محل منبع: | ژانگجیانگ ، جیانگ سو ، چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001,ASME,Grade A,SGS,EN |
شماره مدل: | DZL |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 30 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 500 مجموعه / در سال |
وضعیت: | جدید | ساختار: | لوله آب |
---|---|---|---|
سوخت موجود: | زغال سنگ | ظرفیت تبخیر دارای امتیاز: | 1-20 تن در ساعت |
درجه حرارت بخار دارای امتیاز: | 170-204 | درمان سطحی: | نقاشی شده |
عمل: | خودکار | تعیین سطح: | دیگ بخار افقی |
طریقه استفاده: | صنعتی | نصب و راه اندازی: | دیگ بخار مونتاژ شده |
برجسته: | دیگ بخار آب گرم صنعتی,دیگ بخار صنعتی |

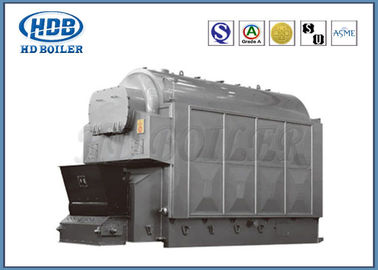

کنترل اتوماتیک دیگ بخار آب داغ ذغال سنگ DZL سازگاری گسترده ای از زغال سنگ
تولید
دیگ بخار و آب گرم HD DZL سری دیگ بخار رنده زنجیره ای تک سیلندر است.درام دیگ بخار در امتداد مرکز دیگ بخار قرار گرفته است.
درام جلو و هر دو طرف لوله های دیواره آب کوره سطح گرمایشی تابشی را تشکیل می دهند ، درام عقب و لانه لوله بین هدر سطح گرمایی همرفت را تشکیل می دهند.
سازنده زغال سنگ در پشت دیگ بخار نصب شده است.
پس از جذب مقداری گرما از بخار دمای بالا که توسط احتراق تولید می شود ، دود به سطح گرمایش همرفت t می ریزداز طریق دودکش باعث سوختن و خروج از طریق دودکش از طریق صرفه جویی در زغال سنگ ، جمع کننده گرد و غبار و فن کشش می شود.
ویژگی ها و مزایا
1. ساختار جمع و جور ، فضای کوچک نصب ، اتاق دیگ بخار یک طبقه ، زیرساخت مقرون به صرفه.
2. سطح مونتاژ عالی ، دوره نصب کوتاه و نصب ارزان.
3. سطح گرمایش کافی و معقول ، دما / فشار سریع دیگ بخار ، بهره وری مطلوب و راندمان گرمایش بالا.
4. هوا را با اتاق های توزیع هوا رنده معرفی کنید.همه توزیع هوا
محفظه ها می توانند جریان هوا را به طور مستقل تنظیم کنند و رنده را می توان تنظیم کرد
سرعت بدون قدم.طیف گسترده ای از زغال سنگ های قابل استفاده و احتراق کامل.
5. کابینت کنترل برق مجهز به کنترل اتوماتیک کامل و
ابزارهایی را مجهز کنید که دارای اتوماسیون بالا ، ایمنی ، قابلیت اطمینان و ساده هستند
پارامتر
مدل | DZL1-0.7-AII DZL1-1.0-AII |
DZL2-1.25-AII DZL2-1.6-AII DZL2-2.5-AII |
DZL4-1.25-AII DZL4-1.6-AII DZL4-2.5-AII |
DZL6-1.25-AII DZL6-1.6-AII DZL6-2.5-AII |
DZL10-1.25-AII DZL10-1.6-AII |
DZL15-1.25-AII DZL15-1.6-AII |
DZL20-1.25-AII DZL20-1.6-AII |
|
ظرفیت تبخیر دارای امتیاز در ساعت | 1 | 2 | 4 | 6 | 10 | 15 | 20 | |
فشار کاری امتیاز | 0.7 / 1.0 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 / 2.5 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | 1.25 / 1.6 | |
درجه حرارت بخار دارای امتیاز | 170/184 | 223/204/193 | 223/204/193 | 193/204 | 193/204 | 193/204 | 193/204 | |
دمای تامین آب | 20 | 20 | 20 | 20 | 20 | 20 | 20 | |
مساحت رنده متر مربع | 3.5 / 20/10 | 6.5 / 40/17 | 11/88/17 | 16/118/50 | 17/200/131 | 35/332/200 | 53134/213 | |
منطقه موثر رنده متر مربع | 2.1 | 3.2 | 5.2 | 7.8 | 11.8 | 17.3 | 21 | |
حجم دیگ بخار متر 3 | 3.6 | 6.5 | 9.2 | 12.3 | 16.5 | 20 | 25 | |
راندمان طراحی | > 76 | > 78 | > 78 | > 80 | > 80 | > 80 | > 80 | |
سوخت قابل استفاده | قیر کلاس II | |||||||
کیلوگرم در ساعت | 167.9 | 330 | 655 | 870 | 1440 | 2240 | 2860 | |
حداکثر اندازه حمل و نقل قسمت متر | 5.5 × 1.8 × 2.9 | 5.7 × 2.6 × 3.4 | 6.8 × 2.9 × 3.6 | 7.1 × 2.8 × 3.6 | 7.6 × 3.4 × 3.6 | 9.4 × 3.4 × 3.6 | 9.8 × 3.5 × 3.6 | |
حداکثر وزن حمل و نقل قسمت متر | 13 | 17 | 28 | 22 | 25 | 26 | 27 | |
اندازه نصب متر | 6.0 × 3.2 × 4.2 | 5.7 × 3.9 × 4.9 | 6.8 × 3.6 × 5.1 | 8.1 × 5.2 × 6.3 | 9.8 × 5.7 × 6.3 | 10.4 × 5.2 × 8.1 | 11 × 5.6 × 8.6 | |
فن پیش نویس | مدل | Y5-47 | GY2-15 | YX9-35No.8C | GY6-1 | GY10-15 | Y5-47 12D | Y5-47 12.4D |
(متر مکعب در ساعت) جریان هوا | 3295-5100 | 5200-8500 | 8868-19342 | 14000-20000 | 26321-32138 | 33318-50356 | 36762-55561 | |
فشار (Pa) | 2383-2079 | 3668-3020 | 2805-3041 | 3060-3220 | 3714-3802 | 3628-3393 | 387-3619 | |
(KW) قدرت | 5.5 | 11 | 18.5 | 30 | 55 | 75 | 90 | |
فن دمنده | مدل | T4-72 3A | GG2-11 | T4-72 4.5A | T4-72 5A | GG10-1 | G4-73 9D | G4-73 9D |
(متر مکعب در ساعت) جریان هوا | 1688-3517 | 3189-4130 | 5360-10288 | 7352-10249 | 1000-22500 | 23003-32079 | 23003-44128 | |
فشار (Pa) | 792-1300 | 1578-1461 | 2582-1616 | 3195-2954 | 2690-1620 | 2668-2559 | 2668-1775 | |
(KW) قدرت | 1.5 | 3 | 7.5 | 11 | 15 | 30 | 37 | |
پمپ تغذیه | مدل | JGGC2.0-8 × 14/18 | JGGC2.4-9 × 19/22 DG6-25 11 |
DG6-25 × 7/8 DG6-25 12 |
DG6-25 × 7/9 DG6-25 12 |
DG12-25 × 7/8 | DG25-30 × 6/7 | DG25-30 × 6/7 |
(متر 3 در ساعت) | 2.4 | 2.4 / 2.4 / 3.75 | 3.75-7.5 | 3.75-7.5 | 7.5-15 | 30-15 | 30-15 | |
متر | 119/153 | 152/176/280 | 175/200/300 | 175/225/300 | 175/200 | 180/210 | 180/210 | |
(KW) قدرت | 3 | 3 | 7.5 / 11/15 | 7.5 / 15/15 | 15/15 | 30/30 | 30/30 | |
سرعت معاشرت | مدل | GL-5P | GL-5P | GL-5P | GL-10P | GL-16P | GL-20P / II | GL-20P / II |
(KW) قدرت | 0.55 | 0.55 | 0.55 | 0.75 | 1.1 | 1.5 | 1.5 | |
دستگاه سرباره | مدل | LXL-1 | LXL-2 | LXL-4 | LXL-6 | LXL-10 | LXL-15 | LXL-20 |
(KW) قدرت | 0.75 | 1.1 | 1.1 | 1.1 | 1.1 | 1.5 | 1.5 | |
مدل گرد و غبار | XD-1 | XD-2 | XD-4 | XD-6 | XD-10 | XD-15 | XD-20 |
اطلاعات شرکت
دیگ بخار HD در سال 1985 تاسیس شد ، Zhangjiagang Hua Dong Boiler Co.، Ltd. (تجارت با نام تجاری HD Boiler) ، یک تولید کننده حرفه ای صنعتی است ، تولید دیگ بخار آبگرمکن ، دیگ بخار صنعتی ، دیگ بخار HRSG و انواع قطعات دیگ بخار ، مانند پانل های دیواره آب ، صرفه جویی در هوا ، هوا پیش گرم کننده ها ، سوپرهیترها ، هدرها ، لوله های بادی مارپیچ ، لوله های H-fin ، لوله های حرارتی و غیره. دیگ بخار HD در پارک صنعتی دونگ لای ، حومه شرقی شهر باند ژانگ جیا واقع شده است.محل کارخانه در حدود 150 کیلومتری بزرگراه تندرو به بندر شانگهای یا 60 کیلومتری جاده ای به سوژو یا ووکسی است که حمل و نقل به راحتی و از همه جهات گسترش می یابد.
