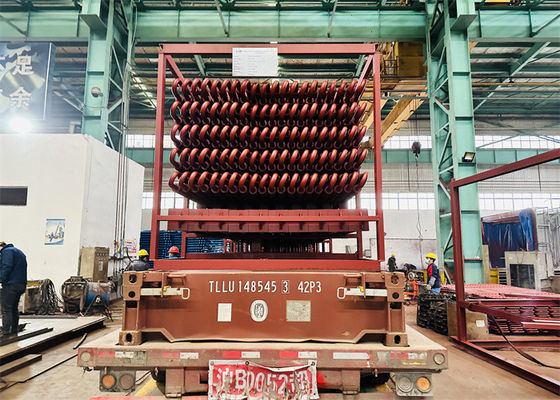

مبدل حرارتی مقاوم در برابر فرکانس بالا سوپرهیتر و بازگرمکن لوله باله مارپیچ جوش داده شده

مبدل حرارتی Superheater And Reheater لوله باله مارپیچی جوشی با مقاومت فرکانس بالا

توضیحات محصول


لوله پره دار مارپیچی جوشکاری با مقاومت فرکانس بالا برای وارد کردن جریان با فرکانس بالا با توان بالا به قسمت جوش داده شده، استفاده از جریان از طریق سطح تماس قطعه جوش داده شده و ناحیه مجاور گرمای مقاومت ایجاد شده برای ایجاد سطح تماس جوش به ذوب یا نیمه ذوب شدن است. حالت پلاستیکی داشته باشد و سپس فشار مناسبی را به سطح تماس جوش وارد کنید تا کار جوشکاری لوله پره دار کامل شود.

اثر انتقال حرارت جوشکاری با مقاومت فرکانس بالا و لحیم کاری لوله پره دار مارپیچی حداقل 4 برابر بیشتر از لوله ساده است.

برای بهبود راندمان حرارتی، فشار بخار فوق گرم از فشار فوق العاده به فشار زیر بحرانی و فوق بحرانی افزایش یافته است.اما محدود به عملکرد فلز، دمای بخار سوپرهیترها و گرم کردن مجدد در 540-555 درجه نگه داشته می شود.

از آنجا که جریان از طریق لوله‌های سوپرهیترها و گرم‌کننده‌ها، بخار با دمای بالا است، ضریب انتقال گرمای همرفتی جداره لوله به بخار بسیار کوچک است، و عملکرد انتقال حرارت ضعیف است، ظرفیت خنک‌کننده بخار به دیواره لوله کم است.در همین حال، برای اطمینان از اختلاف دمای معقول انتقال حرارت، معمولاً سوپرهیترها و بخاری‌ها در مناطقی قرار می‌گیرند که دمای دود زیاد است و دمای کار دیواره لوله نسبتاً زیاد است، بنابراین محیط کار سوپرهیترها و هیترها بسیار بد است.مخصوصاً هیترها، زیرا فشار بخار دوباره گرم شده کم است و ظرفیت آنها برای خنک کردن لوله ها بدتر است، بنابراین اینکه چگونه می توان مطمئن شد که فلز لوله می تواند در درازمدت ایمن باشد، موضوع مهمی در طراحی و عملکرد سوپرهیترها و بخاری ها است.نمودار 4-1 حد بالایی دمای مجاز را برای فلز معمولی مورد استفاده در دیگ‌ها فهرست می‌کند.برای جلوگیری از استفاده از سطوح بالاتر فولاد آلیاژی، وقتی صحبت از طراحی سوپرهیترها و بخاری‌ها می‌شود، فلز لوله‌ای استفاده شده در هنگام کار تقریباً به محدوده دما نزدیک است.این بار در صورت افزایش دما 10-20 درجه که تنش مجاز را نیز بسیار کاهش می دهد.بنابراین برای طراحی و راه اندازی سوپرهیترها و ری هیترها باید به جنبه های زیر توجه شود:

1. برای اطمینان از دمای بخارrپایداری در هنگام دویدنتغییرات دمای بخار نباید بیش از 5-10 درجه باشد.

2. زمانی که شرایط عملیاتی تا حدودی تغییر می کند برای حفظ دمای بخار نامی، به روش قابل اعتمادی برای تنظیم دما برای سوپرهیترها و دوباره گرم کن ها نیاز است.

3. برای به حداقل رساندن انحراف حرارتی بینموازیلوله ها.

کاربرد

استفاده برای گرم کردن بخار اشباع، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقای ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما مطابق با آن طراحی خواهیم کرد.

تفاوت

سوپرهیتر برای افزایش دمای بخار بالاتر از نقطه اشباع آن است.
Reheater در اصل یک سوپرهیتر است که بخار خروجی از مرحله فشار بالا یک توربین را فوق گرم می کند.سپس بخار گرم شده مجدد به مرحله کم فشار توربین فرستاده می شود.با گرم کردن مجدد بخار بین توربین فشار قوی و کم فشار، می توان بازده الکتریکی چرخه نیروگاه را بیش از 40% افزایش داد.

جزئیات

تمام مواد خام ابتدا برش خط لوله انجام می شود.

این شامل یک سری روغن لخت (فولاد کربن، فولاد آلیاژی، یا فولاد حرارتی بادوام) و هدر و سایر لوازم جانبی است.TubesΦ32،38،42 و غیره، همچنین به عنوان درخواست.

تفاوت

کاربرد

استفاده برای گرم کردن بخار اشباع، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقاء ظرفیت سوپرهیتر برای افزایش تولید برق

کارگاه

اطلاعات فنی مورد نیاز مانند ظرفیت بخار، فشار، دمای مورد نیاز و غیره را برای ما ارسال کنید. ما بر اساس آن طراحی خواهیم کرد.
