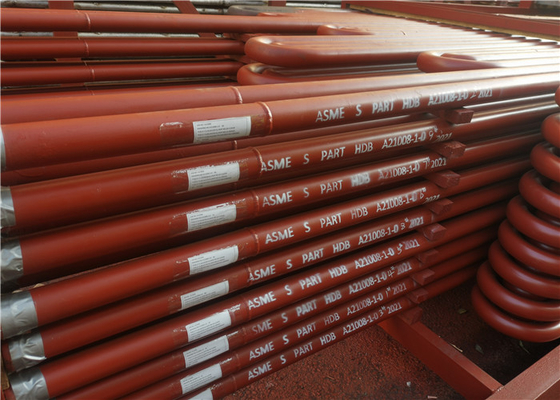

کویل سوپرهیتر نیروگاه کربنی ASME برای تعویض

سوپرهیتر که به عنوان سوپرهیتر بخار نیز شناخته می شود، به طور کلی در موقعیت خروجی کوره نصب می شود، نقش آن هدایت بخار اشباع شده در درام (به طور کلی حاوی 2٪ آب) در شرایط فشار ثابت است و سپس گرم می شود. دمای بیش از حد تعیین شده، به منظور رفع نیازهای فرآیند تولید.

عملکرد لوله سوپرهیتر جذب گرما است.لوله فولادی دیگ بدون درز یا لوله فولادی آلیاژی مقاوم در برابر حرارت به شکل مار خم می شود و هر دو انتهای آن به ترتیب به ظروف ورودی و خروجی جوش داده می شود.

قطر بیرونی لوله به طور کلی 30 ~ 60 میلی متر است. رایج ترین نوع سوپرهیتر لوله سرپانتین است. دارای مجموعه لوله نسبتا متراکم است که در دمای گاز دودکش 450 ~ 1000 درجه سانتیگراد مرتب شده است، توسط فرسایش عرضی و طولی. گاز دودکش عمدتاً گرما را به لوله انتقال می دهد و مقداری تابش گرما را جذب می کند. سوپرهیتر از نوع صفحه نمایش از تعداد زیادی صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا خروجی چیده شده اند، متعلق به تشعشع یا سوپرهیتر نیمه تشعشعی. اولی گرمای تشعشعی شعله کوره را جذب می کند، در حالی که دومی بخشی از گرمای همرفتی را جذب می کند. در دیگ بخار بالای 10 مگا پاسکال، عموماً از هر دو نوع صفحه نمایش و سوپرهیتر از نوع لوله سرپانتین برای افزایش جذب حرارت استفاده می شود. سوپرهیتر دیواری که بر روی دیواره داخلی کوره اعمال می شود، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت بالا برای تشکیل دیواره سقف کوره استفاده می شود.دودکش همرفتی دوم، و مواد عایق در بیرون اعمال می شود تا دیواره کوره سبک را تشکیل دهد.
