محل منبع: | ژانگجیانگ ، چین |
نام تجاری: | HD BOILER |
گواهی: | ISO9001 , TUV , ASME , EN |
شماره مدل: | پانل دیواره آب |
مقدار حداقل تعداد سفارش: | 5 تن |
---|---|
قیمت: | Negotiable |

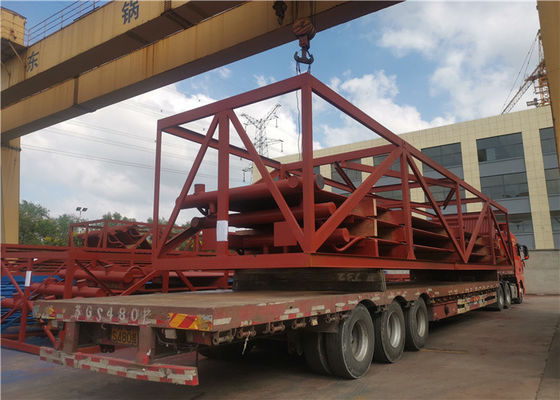

جزئیات بسته بندی: | بسته بندی قاب فولادی |
زمان تحویل: | 60 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 800 تن در ماه |
نام محصول: | پانل دیواری آب دیگ بخار | NDE: | 100٪ PT، 100 RT، 100٪ UT |
---|---|---|---|
کاربرد: | کارخانه قند و دیگهای صنعتی | کلمه کلیدی: | دیوار غشایی |
تکنیک جوشکاری: | جوشکاری قوس غوطه ور | عملکرد: | سطح گرمایش |
برجسته: | غشاء دیگ بخار جوش داده شده,غشاء دیگ بخار 300T,دیواره غشای دیگ بخار فولاد کربنی |
دیوار غشای دیگهای بخار جوشکاری فولاد کربنی برای صنعت 300T
توضیحات محصول دیوار آب ممبران
با توجه به فرآیند تولید متفاوت ، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند و حجم کار جوشکاری کمتری دارند ، اما لوله های پره گران هستند.2. لوله و باله (فولاد مسطح) به صورت ردیفی جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند شرایط مختلف زمین را برآورده کند ، اما فولاد مسطح به تجهیزات دقیق و اتمام نیاز دارد. لوله ها با پر کردن سیم جوش تشکیل می شوند ، که بیشتر برای گودی کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ بخار و بار حرارتی کوره مربوط می شود ، معمولاً s/d 1.2-1.5 است.
پانل دیواری آب دیگ بخار مختلف قابل ساخت است
مشخصات
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.
نام | پانل های دیواری آب |
مواد | فولاد کربنی استاندارد یا فولاد آلیاژی ASME/GB |
اندازه لوله | سفارشی |
استاندارد | طبق استاندارد ASME/GB |
تجهیزات | تجهیزات تولید اتوماتیک |
کاربرد | تعمیر و نگهداری دیگ بخار قند و دیگ نیروگاه |
ما در حال تولید و عرضه طیف گسترده ای از پانل های Waterwall هستیم.شناخته شده است که لوله های ارائه شده توسط ما فشار داخلی زیادی را تحمل می کنند زیرا یک نوار مداوم از مواد باله به صورت مارپیچی روی لوله پیچیده می شود.این لوله ها به طور یکنواخت گرما را تأمین می کنند که منجر به افزایش خروجی گرما می شود.
اگر با توجه به نوع ساختار ، سه نوع اصلی وجود دارد: نوع لوله برهنه ، نوع غشایی و نوع لوله خراشیده. نوع لوله برهنه از کل ردیف لوله های فولادی بدون درز با ساده ترین ساختار تشکیل شده است.دیواره آب غشایی نوعی جوشکاری مشترک بسیاری از لوله های پره دار نورد شده دیوار آب است تا یک سطح گرمایش ترکیبی مهر و موم شده را تشکیل دهد.این نه تنها می تواند تنگی هوای کوره را بهبود بخشد ، نشت هوا را کاهش دهد ، بلکه از دیواره کوره نیز محافظت کند ، وزن دیوار کوره را کاهش داده و ساختار را ساده کند.
دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.
عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.
مواد برای پانل های دیواری آب
20# فولاد ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV
استانداردها
استاندارد ASME Code ، استاندارد GB
بازرسی کیفیت
MT ، RT ، تست هیدرولیک
