پانل دیواری کوره دیگ بخار استاندارد SA192M ASME

دیوارهای غشایی دیگ بخار استاندارد ASME ساخته شده از SA192M برای تعویض/نگهداری آسیاب قند

معرفی محصول

پانل های دیواری آب سطح اصلی گرمایش دیگهای بخار است که از تعدادی ردیف لوله های فولادی تشکیل شده است که در گوشه دیگ بخار چیده شده اند.داخل آن آب یا بخار جاری است و بیرون گرمای شعله را در کوره دیگ بخار می پذیرد و عمدتا گرمای تابشی محصولات احتراق با درجه حرارت بالا را در کوره جذب می کند.سیال کار در آن بالا رفته و با حرارت تبخیر می شود.

هنگامی که دیوار آب در ابتدا طراحی شد ، قصد گرم کردن آن را نداشت ، بلکه کوره را خنک می کرد تا در دمای بالا آسیب نبیند. پس از آن ، به دلیل عملکرد خوب تبادل حرارتی ، به تدریج درام بخار را جایگزین کرد. قطعات اصلی گرمایش دیگهای بخار.آنها سطح گرمایش تبخیری هستند که شامل بسیاری از لوله های موازی است که روی دیواره داخلی دیگ بخار نصب شده اند.وظایف آنها این است که گرمای تابشی را با دمای بالا یا دودکش گاز در کوره جذب کرده و بخار یا آب داغ را در داخل لوله ها تولید کرده و همچنین درجه حرارت دیواره کوره را برای محافظت از آن کاهش دهند.در دیگهای بخار با ظرفیت بالا ، دمای شعله در کوره بسیار زیاد و شدت تابش حرارتی بسیار زیاد است.40-50 even حتی بیشتر گرما توسط دیواره آب جذب می شود. بجز دیگهای بخار کوچک ، سطح اصلی گرمایش تبخیری دیگهای لوله آب کنونی دیواره آب است.

اگر با توجه به نوع ساختار ، دیوارهای آب را می توان به انواع تقسیم کرد: نوع لوله برهنه ، نوع غشایی و نوع لوله خراشیده.

نوع غشاء بیشترین کاربرد را دارد.

دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

با توجه به فرآیند تولید متفاوت ، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند و حجم کار جوشکاری کمتری دارند ، اما لوله های پره گران هستند.2. لوله و باله (فولاد مسطح) به صورت ردیفی جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند الزامات زمین های مختلف را برآورده کند ، اما فولاد مسطح به تجهیزات دقیق و اتمام نیاز دارد. لوله ها با پر کردن سیم جوش تشکیل می شوند ، که بیشتر برای گودی کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ بخار و بار حرارتی کوره مربوط می شود ، معمولاً s/d 1.2-1.5 است.

مشخصات

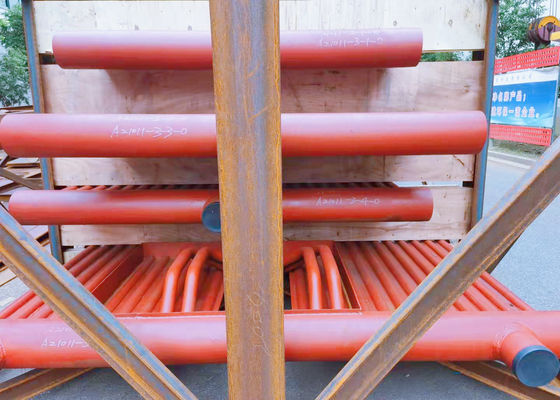

تصاویر بالا دیواره های غشایی برای یک پروژه پاکستانی با جزئیات مشخصات زیر است:
