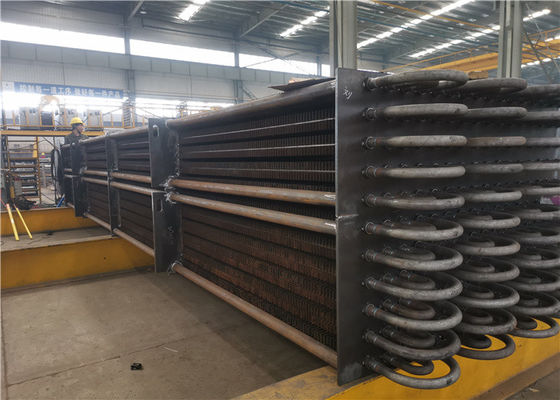

3.2 میلی متر ضخامت گاز خروجی H دیگ بخار لوله دیگ بخار

3.2mm ضخامت H Finned Tube Economizer برای دیگهای بخار صنعتی ASME استاندارد

توضیحات مبدل حرارتی

بویلر اکونومایزر یک دستگاه بهبود دهنده انرژی است که با صرفه جویی در سوخت به کاهش هزینه عملیات کمک می کند.

ما می توانیم انواع اکونومایزر بویلر ، اکونومایزر لوله برهنه ، اکونومایزر لوله ای پره دار H و اکونومایزر لوله ای پره دار مارپیچ و اکونومایزر لوله کشی شده را تولید کنیم.

در مقایسه با اکونومایزر لوله برهنه ، اکونومایزر لوله ای با پره H می تواند ناحیه تبادل حرارتی را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند سطح جریان گاز دودکش را افزایش دهد تا سرعت جریان سایش و سایش را کاهش دهد.

در حین کار دیگ در کاربردهای تجاری و صنعتی معمولی ، تقریباً 10 تا 20 درصد از ارزش گرمایش سوخت با گازهای پشته ای به اتمسفر خارج می شود.اکونومایزرهای پشته برای بازیابی مقادیر قابل توجهی از اتلاف انرژی گاز پشته طراحی شده اند ، در نتیجه کارایی سیستم دیگ بخار را بسیار بهبود می بخشد.هنگام انتخاب اکونومایزر نکات متعددی وجود دارد:

• افت فشار سمت گاز.فشار اضافی اضافه شده بر روی دیگ بخار بر توان خروجی فن احتراق تأثیر می گذارد.برای اطمینان از عملکرد و ظرفیت سیستم مناسب ، اندازه (های) اکونومایزر و فن های احتراق باید به درستی اندازه گیری شوند.

• دمای آب تغذیه.آب تغذیه برای اکونومایزر باید خنثی شود و درجه حرارت حداقل 220 درجه فارنهایت باشد تا از خوردگی لوله جلوگیری شود.

• افت فشار سمت آب.پمپ های آب تغذیه باید اندازه ای داشته باشند که افت فشار اکونومایزر را در خود جای دهند.علاوه بر این ، یک سیستم تغذیه تعدیل کننده مداوم برای اطمینان از میزان جریان مناسب از طریق اکونومایزر مورد نیاز است.

کارکرد

1 ، جذب گرمای گاز دودکش با دمای پایین ، کاهش دمای دود ، کاهش تلفات دود ، صرفه جویی در سوخت.

2- از آنجا که آب تغذیه قبل از ورود به طبل در اکونومایزر گرم می شود ، جذب حرارت آب تغذیه در سطح گرمایش کاهش می یابد و می توان از اکونومایزر برای جایگزینی برخی از سطوح گرمایش تبخیر با هزینه بالا استفاده کرد.

3 ، دمای آب تغذیه افزایش می یابد ، درام اختلاف دمای دیوار را کاهش می دهد ، تنش حرارتی کاهش می یابد ، عمر مفید درام را افزایش می دهد.

مشخصات فنی

لوازم جانبی

اقتصاد دیگ بخار به عنوان یک دستگاه بازیابی گرمای ضایعات عمل می کند و اطمینان حاصل می کند که این گرما بدون استفاده نمی ماند.


در عوض ، از حرارت برای پیش گرم کردن آب استفاده می شود ، بنابراین گرمای کمتری برای رساندن آب به دمای کافی برای ایجاد بخار مورد نیاز است.

امکانات

(1) اکونومایزر یک مبدل حرارتی است که گرمای ناشی از خروجی دود دیگ بخار را برای تأمین آب گرم استفاده می کند.

(2) اکونومایزر گرمای اضافی دود خروجی را جذب می کند ، دمای خروجی را کاهش می دهد و کارایی دیگ بخار را بهبود می بخشد.

(3) به دلیل تامین آب ورودی به درام ، دمای آب از طریق اکونومایزر افزایش یافته و تنش حرارتی ناشی از اختلاف دما بر دیواره طبل کاهش یافته است ، بنابراین شرایط کار طبل بهبود یافته و افزایش می یابد. عمر مفید طبل
