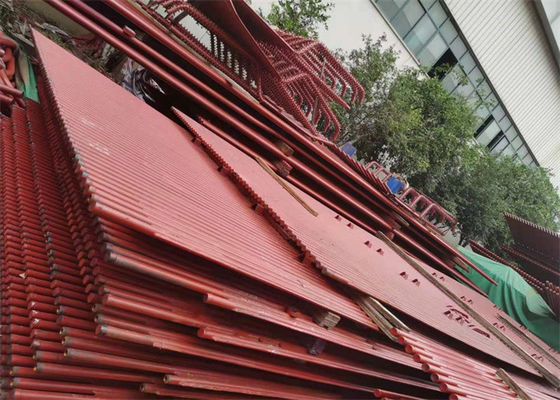

پانل های دیواری آب دیگ بخار گاز 76 میلی متر حفاظت از حرارت

نیروگاه حرارت حفاظت گاز دیگهای آب گرم قطعات یدکی آب پانل های دیواری

اطلاعات محصول

دیوار آب در دیگ بخار عبارت است از هر دیواره کوره ای که از مواد نسوز و لوله های موجود در دیگ لوله آب تشکیل شده باشد.لوله ها به طور مساوی از هم فاصله دارند و عموماً به هدرهایی متصل می شوند که به نوبه خود به بانک اصلی تولید کننده دیگ بخار متصل می شوند.آنها در اینجا دو منظوره عمل می کنند ، زیرا گرما را جذب می کنند و در غیر این صورت به جو منتقل می شود و به گرم شدن آب دیگ بخار کمک می کند.و همچنین به خنک نگه داشتن نسوز کمک می کندبهاین امر مانع از ایجاد سنگ نسوز می شود.

دیوارهای دیگ بخار دیواره های غشایی هستند که از لوله های جوش داده شده با یا بدون یک نوار فلزی در بین آنها ساخته شده است.این دیوارها محفظه محفظه احتراق زغال سنگ را تشکیل می دهند.لوله های دیواری آب نیز به عنوان بخش اواپراتور نامیده می شوند.آنها بیشتر آب را به صورت مایع دارند که با بالا آمدن در دیگ بخار به تدریج تبخیر می شود.

دیوار آب غشایی ما با استفاده از مواد اولیه درجه یک و تجهیزات تولید معاصر در واحد تولیدی پیشرفته ما تولید می شود.محدوده ارائه شده در اندازه ها ، اشکال و مشخصات مختلف ، مطابق نیاز مشتریان محترم ، موجود است.علاوه بر این ، اینها در بازه زمانی وعده داده شده به مشتریان تحویل داده می شودبه

مشخصات

جزئیات ساخت و ساز

ویژگیهای ترکیبی دیوار خنک کننده آب غشایی به شرح زیر است:
1. عرض ، طول ، مسطح بودن و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی قرار می گیرد بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه مشخص شده باشد ، باله می تواند برش به طول مناسب ، تنظیم در اندازه مشخص شده و سپس دوباره جوش داده می شود. هنگامی که اختلاف مورب ردیف لوله از lOmm بیشتر شود ، می توان باله های بین برخی از لوله ها با اندازه بزرگتر را کاهش داد تا فاصله بین لوله ها را کاهش داده و اختلاف مورب را از بین برد. سپس باله ها را می توان جوش داد. هنگامی که ناهمواری ردیف لوله از محدوده مجاز فراتر رود ، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
2. مفصل باسن ردیف لوله با یک لوله متفاوت است. اتصال جوش یک لوله پس از جوشکاری حدود 1-2 میلی متر کوچک می شود ، که هیچ تاثیری روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست ، دو بخش جوشکاری باسن ردیف لوله ، اگر از یک طرف به طرف دیگر دنباله جوشکاری ، جوشکاری تا انتهای لوله ناشی از تغییر شکل بسیار زیاد است. بنابراین ، قبل از جوشکاری لب به لب ، فاصله لبه این جوشکاری مفصل باید به طور جامع اندازه گیری شود ، و با توجه به فاصله لبه بسیار کوچک ، متوسط ​​، طبقه بندی بسیار بزرگ است ، اگر فاصله لبه بسیار بزرگ یا خیلی کوچک است ، باید از روش برش لوله استفاده شود ، که با یک لوله کوتاه متوسط ​​جایگزین شده است. این بار ، به دلیل کوچک شدن جوش ، لوله با شکاف بزرگتر قابل لحیم کاری می شود.به منظور کاهش تغییر شکل انقباض جوشکاری لوله ، باید از روش تقارن و جوش متقاطع استفاده شود.
3. قسمت زیرین دیوار خنک کننده آب جلو و عقب دارای ته کوره (سطل خاکستر سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است ، بنابراین اندازه اجزا بزرگتر و شکل خاص تر است ، بنابراین ترکیب آن دشوار است.
4. توپ یکپارچه لوله دیواری آب عقب با سایر لوله های سطح گرمایش متفاوت است. از آنجا که دیوار آب عقب در جعبه سربرگ بالا دارای زاویه مقاوم در برابر شعله است ، تعداد لوله های خمش زاویه مقاوم در برابر شعله همانند قسمت عقب است. دیوار آب ، به منظور افزایش استحکام زاویه مقاوم در برابر شعله ، تعداد قابل توجهی فاصله مستقیم لوله (بیشتر نوع کوره) وجود دارد. در تقاطع زاویه شعله و لوله مستقیم ، سه راهی مخصوص فولاد ریخته گری با شکل مخصوص (سه- لوله انشعابی) نصب شده است. در لوله مستقیم و محل اتصال بین مخزن متحد بالا مجهز به دهانه Φ 5 میلی متر یا محدود کننده Φ 10 میلی متر است. به این ترتیب ، اکثر لوله های خم شده متوسط ​​کار برای خنک کننده شعله زاویه ، و قسمت کوچکی از لوله خم شده محیط کار اطمینان حاصل می کند که لوله مستقیم و لوله خمیده دارای مقدار انبساط متناظر هستند تا تنش داخلی را کاهش دهند ، بنابراین دشواری عبور از توپ افزایش می یابد.

اضافی

کاربرد
