محل منبع: | Zhangjiagang چین |
نام تجاری: | HD Boiler |
شماره مدل: | Anti Wear Superheater |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی استاندارد آهن فریم ASME |
زمان تحویل: | 30 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 1500 تن / ماه |
گواهی: | ISO, ASME | سوخت: | ذغال سنگ |
---|---|---|---|
تایپ کنید: | اولیه و ثانویه | دامنه برنامه ها: | نیروگاه زیست توده |
مشخصات: | Anti Wear Shield | بازرسی: | بازرسی ASME |
برجسته: | کویل Superheater برهنه,Coil Superheater نیروگاه زیست توده,لوله سوپرهیتر ASME |

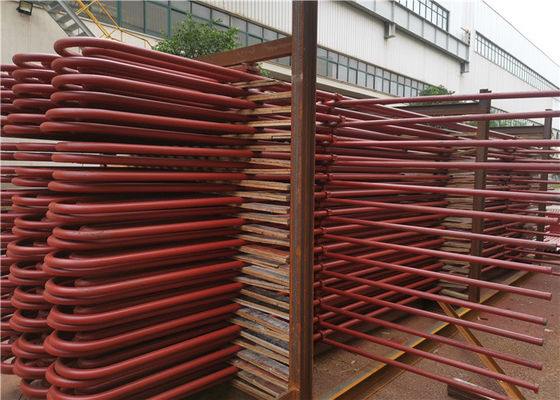

کویل ضد بخار فولاد کربن ضد زنگ ASME برای مبدل حرارتی
مقدمه ای برای کویل سوپر بخاری دیگ بخار
برای دیگهای بخار بزرگ در نیروگاهها ، سوپرهیترها و گرم کننده ها سهم بزرگی در کل سطوح گرمایش دارند ، آنها باید در مناطقی قرار گیرند که دود با دمای بالاتر است.برای بهبود کارایی گردش حرارتی در نیروگاه ها ، نیاز است پارامترهای اصلی بخار به تدریج بهبود یابد ، افزایش فشار بخار مستلزم افزایش دما برای بخار فوق گرم است ، یا رطوبت خروجی توربین بخار در مرحله بزرگ خواهد بود. بسیار بالا ، که بر ایمنی آن تأثیر می گذارد.بنابراین ، بخار جاری از طریق سوپرهیترها و گرم کننده ها بخار با درجه حرارت بالا است ، عملکرد انتقال حرارت آنها بسیار بد است ، که تعیین می کند که دمای دیواره لوله های سوپرهیترها و گرم کننده ها زیاد است.
سوپر بخاری بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.آن را نیز بخاری بخار می نامند. سوپرهیتر را می توان بر اساس حالت انتقال حرارت به نوع همرفتی ، نوع شعاعی و نوع نیمه شعاعی تقسیم کرد. با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله سرپانتین ، نوع صفحه نمایش ، دیوار تقسیم کرد. نوع و نوع دیوار. آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.
اکثر دیگهای بخار صنعتی دارای سوپر بخاری نیستند زیرا بسیاری از فرآیندهای صنعتی و امکانات زندگی فقط به بخار اشباع نیاز دارند. در نیروگاهها ، لوکوموتیوها و دیگهای دریایی ، بخاری معمولاً برای بهبود راندمان حرارتی در کل نیروگاه بخار نصب می شود.
عملکرد و ویژگی های محصول
بخاری بخار کارآمد HDB برای دیگهای بخار زغال سنگ
مشخصات:
بخاری های فوق العاده یکی از مهمترین قطعات دیگ بخار هستند که کارایی حرارتی را افزایش می دهند.سوپر بخاری تابشی دیگ بخار با درجه حرارت بالا معمولاً در دیگهای نیروگاه فشار قوی اعمال می شود.
در دیگ بخار ، نقش سوپر بخاری این است که بخار اشباع را تا دمای معینی از بخار فوق داغ گرم کند تا کارایی نیروگاه را افزایش دهد.Repeater اساساً کارایی چرخه نیروگاه حرارتی را بیشتر می کند.
کویل های بخاری فوق بخار: از کویل های فوق بخاری در دیگ بخار برای تولید بخار اشباع استفاده می شود.کویل های فوق گرمکن مخصوصاً در نیروگاه های دیگ بخار استفاده می شود.ما کویل های بخاری فوق العاده را در انواع مختلف فولاد آلیاژی و در لوله های فولادی کم لکه با یا بدون پشتیبانی و سربرگ طبق طراحی مشتری تولید می کنیم.
تغییرات در شرایط عملکرد دیگ بخار ، مانند میزان بار ، تغییر سوخت ، تغییر شرایط احتراق و غیره ، همگی بر دمای بخار خروجی سوپرهیتر تأثیر می گذارد ، بنابراین در دیگهای بخار نیروگاه وسیله ای برای تنظیم دمای بخار خروجی دیگ بخار وجود دارد تا در دمای پایدار ثابت بماند. مقدار تعیین شده. وسایل متداول عبارتند از:
(1) با جت آب یا کاهنده درجه حرارت نوع سطح ، مستقیماً دمای بخار را تنظیم می کند.
(2) با مشعل چرخشی دمای خروجی کوره را تغییر دهید.
(3) با تنظیم مجدد دود جذب گرمای سوپرهیتر. هنگامی که بار دیگ بخار افزایش می یابد ، مقدار افزایش دما از بخار ورودی و خروجی سوپرهیتر جریان افزایش می یابد ، در حالی که ارزش افزایش دما از سوپرهیتر تابشی کاهش می یابد.
اگر سوپرهیتر همرفتی ، سوپرهیتر تابشی و سوپرهیتر نیمه تابشی به درستی ترکیب و پیکربندی شوند ، دمای بخار خروجی با تغییر شرایط بار و احتراق می تواند کمتر تغییر کند. جذب گرما و میزان جریان بخار لوله های موازی در پشته ابر گرم کن عملکرد متفاوت است. به منظور جلوگیری از دمای بیش از حد در لوله های جداگانه ، سوپرهیتر در دیگهای بخار بزرگ به چند گروه لوله تقسیم می شود.بخار هر گروه لوله با یک جعبه جمع آوری خارج از کوره مخلوط می شود و از لوله راهنمای بخار برای جابجایی هر گروه لوله استفاده می شود تا از اختلاف دما بیش از حد بین هر لوله جلوگیری شود.
به طور کلی 30 ~ 60 میلی متر. رایج ترین نوع گرمکن جریان لوله سرپنتین است. این یک گروه لوله شدیدتر دارد که در دودکش دودکش 450 ~ 1000، ، دودکش فرسایش عمودی و جانبی تزئین می کند. گاز دودکش عمدتا گرما را به روش جابجایی به لوله منتقل می کند و مقداری از گرما توسط تابش جذب می شود. سوپرهیتر صفحه ای شامل تعدادی صفحه نمایش لوله است که در قسمت بالای کوره یا در خروجی قرار گرفته و متعلق به تابش یا سوپرهیتر نیمه تابشی. اولی گرمای تابشی را از شعله کوره جذب می کند ، در حالی که دومی نیز مقداری گرمای جابجایی را جذب می کند. در دیگهای بخار نیروگاه بالای 10 مگاپاسکال ، هر دو نوع صفحه نمایش و سوپرهیتر نوع مارپیچ معمولاً برای افزایش جذب گرما استفاده می شود. سوپرهیتر که روی دیوار داخلی کوره اعمال می شود ، سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه با ظرفیت زیاد برای تشکیل دیواره بالای کوره و انتقال حرارت استفاده می شودue. تصویر چیدمان چندین سوپرهیتر را نشان می دهد. دیگهای بخار کوچک صنعتی با سوپرهیتر تنها با یک سوپر بخاری تک مرحله ای می توانند شرایط را برآورده کنند.
جزئیات
1 | ترکیب مواد | فولاد کربنی ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت ، جعبه های جمع آوری و سایر مواد پشتیبانی کننده.لوله ها انواع مختلفی از مشخصات هستند. |
2 | الگوی طراحی | طرح عمودی یا افقی. |
3 | مزایای | ظاهر زیبا ، اندازه ، دقت ، فن آوری خمش و جوش درجه یک ، تجهیزات تشخیص درجه یک. |
ساختار طراحی
1. گرم کردن بخار اشباع ، درجه حرارت تا 900 درجه سانتیگراد.
2. راندمان بالا ،> 90.
3. گرمایش با سرعت بالا.
4. طراحی با فولاد ضد زنگ.
5. عمر مفید طراحی طولانی ، 15 سال.
داده های فنی مورد نیاز مانند ظرفیت بخار ، دقت ، دمای مورد نیاز و غیره را برای ما ارسال کنید.
HD Boiler بهترین امکانات را در کلاس ارائه می دهد
Huadong Boiler از سال 1985 به مدت 34 سال در زمینه تولید قطعات دیگ بخار تخصص دارد. اجزای دیگ بخار ما در ژنراتورهای صنعتی بخار ، دیگهای بخار ، دیگهای آب گرم ، دیگهای بخار برقی ، ایستگاههای کاهش فشار بخار و غیره استفاده می شود.
