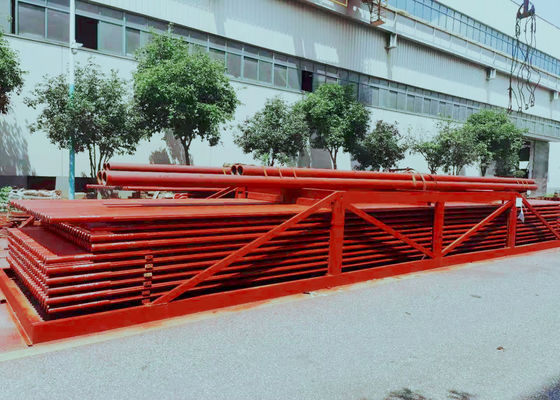

دیوار آب غشای جوش قوس برای استفاده از آسیاب قند

دیوار آب غشاء دیگ بخار با جوشکاری قوس غوطه ور برای استفاده از آسیاب قند و سایر دیگهای بخار صنعتی


معرفی

دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

با توجه به فرآیند تولید متفاوت ، دیواره آب غشایی را می توان به سه نوع تقسیم کرد (شکل 1 را ببینید): 1. لوله های باله نورد شده در ردیف ها جوش داده می شوند و حجم کار جوشکاری کمتری دارند ، اما لوله های پره گران هستند.2. لوله و باله (فولاد مسطح) به صورت ردیفی جوش داده می شوند که هزینه مواد پایینی دارد و به راحتی می تواند الزامات زمین های مختلف را برآورده کند ، اما فولاد مسطح به تجهیزات دقیق و اتمام نیاز دارد. لوله ها با پر کردن سیم جوش تشکیل می شوند ، که بیشتر برای گودی کوچک بین لوله ها استفاده می شود.گام بین لوله های دیواره آب غشایی به عواملی مانند فشار دیگ بخار و بار حرارتی کوره مربوط می شود ، معمولاً s/d 1.2-1.5 است.

مواد برای پانل های دیواری آب
20# فولاد ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV

استانداردها
استاندارد ASME Code ، استاندارد GB

بازرسی کیفیت
MT ، RT ، تست هیدرولیک

مشخصات

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.

• پانل دیواری آب دیگ بخار: نقطه بسیاری از لوله های پر شده را به سطح گرمایش ترکیبی مهر و موم شده جوش می دهد ، که باعث افزایش هوادهی کوره و کاهش نشت هوا می شود.
• لوله های دیواری آب دار:پین هایی به طول 20 تا 25 میلی متر و قطر 6 تا 12 میلی متر را روی لوله دیوار آب جوش می دهد و سپس از پلاستیک نسوز سنگ معدن کروم برای کاهش جذب حرارتی پانل دیوار آب و افزایش دما در ناحیه احتراق استفاده می کند.این مناسب برای شرایطی است که آتش زدن سوخت و همچنین کوره های مخصوص سرباره خاص دشوار است.
• پانل دیواری دیگ بخار لوله ساده: متشکل از یک ردیف کامل از لوله های فولادی بدون درز ، ساده ترین ساختار.
• لوله دیواری آب دیگ بخار دیواری: تعبیه شده در دیواره داخلی دیوار کوره ، جذب گرمای یک طرفه.
• پانل دیوار دو طرفه آب گرم: در وسط کوره دیگ بخار بزرگ نصب شده است که به دو قسمت مستقل از یکدیگر تقسیم می شود و هر دو طرف گرم می شوند.
