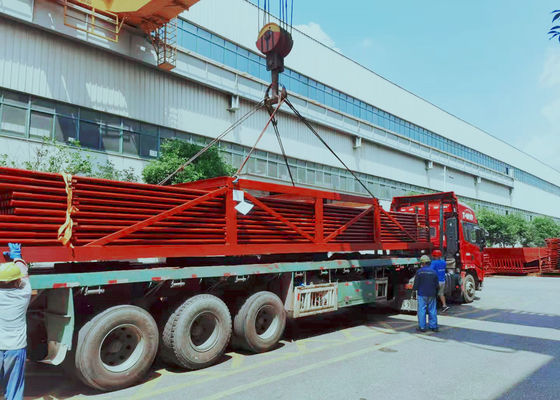

20G لوله Q235B Fin GB استاندارد زغال سنگ دیگ بخار دیواره غشاء و فرآیندهای غشایی

غشاء دیگ آب دیواری ساخته شده از لوله 20G و Q235B Fin در استاندارد GB برای دیگهای بخار نیروگاه زغال سنگ



معرفی

پانل های دیواری آب سطح اصلی گرمایش دیگهای بخار است که از تعدادی ردیف لوله های فولادی تشکیل شده است که در گوشه دیگ بخار چیده شده اند.داخل آن آب یا بخار جاری است و بیرون گرمای شعله را در کوره دیگ بخار می پذیرد و عمدتا گرمای تابشی محصولات احتراق با درجه حرارت بالا را در کوره جذب می کند.سیال کار در آن بالا رفته و با حرارت تبخیر می شود.


دیوار آب غشایی یک ساختار محکم هوا است که شامل لوله ها و باله ها است. مزایای آن نشت هوا کمتر در کوره است.می تواند از دیوار لوله کشی ، بار کمتر روی ساختار فولادی و هزینه کمتر دیگ بخار استفاده کند.استفاده آسان از ساختار تعلیق و بهبود سیستم انبساط حرارتی ، مناسب برای تولید مکانیزه در مقیاس بزرگ ، میزان مونتاژ بالا ، ظرفیت ذخیره سازی حرارت کم و کوتاه شدن زمان خاموش شدن و خاموش شدن.نقطه ضعف این است که فرآیند تولید پیچیده است.دیوار آب غشایی اغلب در دیگهای بخار با ظرفیت بالا ، درجه حرارت بالا و فشار بالا استفاده می شود.

مواد برای پانل های دیواری آب
20# فولاد ، SA192 ، SA 106B ، 15CrMoVG ، 12Cr1MoV

استانداردها
استاندارد ASME Code ، استاندارد GB

بازرسی کیفیت
MT ، RT ، تست هیدرولیک

مشخصات

عملکرد اصلی پانل های دیواری آب در دیگ بخار جذب حرارت ایجاد شده توسط شعله یا دودکش در دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است.

• پانل دیواری آب دیگ بخار: نقطه بسیاری از لوله های پر شده را به سطح گرمایش ترکیبی مهر و موم شده جوش می دهد ، که باعث افزایش هوادهی کوره و کاهش نشت هوا می شود.
• لوله های دیواری آب دار:پین هایی به طول 20 تا 25 میلی متر و قطر 6 تا 12 میلی متر را روی لوله دیوار آب جوش می دهد و سپس از پلاستیک نسوز سنگ معدن کروم برای کاهش جذب حرارتی پانل دیوار آب و افزایش دما در ناحیه احتراق استفاده می کند.این مناسب برای شرایطی است که آتش زدن سوخت و همچنین کوره های مخصوص سرباره خاص دشوار است.
• پانل دیواری دیگ بخار لوله ساده: متشکل از یک ردیف کامل از لوله های فولادی بدون درز ، ساده ترین ساختار.
• لوله دیواری آب دیگ بخار دیواری: تعبیه شده در دیواره داخلی دیوار کوره ، جذب گرمای یک طرفه.
• پانل دیوار دو طرفه آب گرم: در وسط کوره دیگ بخار بزرگ نصب شده است که به دو قسمت مستقل از یکدیگر تقسیم می شود و هر دو طرف گرم می شوند.
