محل منبع: | چین |
نام تجاری: | HDB |
گواهی: | ASME,EN,ISO,SGS |
شماره مدل: | سازنده دیگ بخار |
مقدار حداقل تعداد سفارش: | 5 تن |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 30 روز کاری |
شرایط پرداخت: | L / C ، T / T |
قابلیت ارائه: | 500 تن / ماه |
تایپ کنید: | اقتصاددان | کاربرد: | نیروگاه / WTE / سوزاندن زباله |
---|---|---|---|
خروجی: | آب گرم / بخار | سوخت ها: | ذغال سنگ ؛ روغن ؛ زیست توده |
مواد: | فولاد کربن | استاندارد: | ASME و گیگابایت |
برجسته: | اقتصادساز نیروگاه عمودی اسپریال,اقتصاددان کاهش استرس حرارتی,اقتصادسنج عمودی ASME |

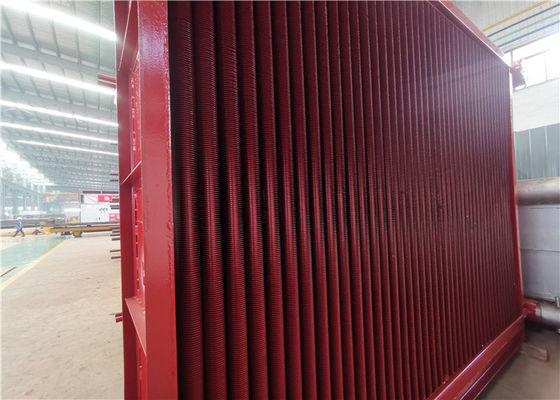

اکونومایزر لوله عمودی اسپریال در نیروگاه تنش حرارتی را کاهش می دهد
توضیحات اقتصاد ساز
لوله پره ای مارپیچ با جوشکاری نوار فولادی بر روی لوله برهنه در امتداد مسیر مارپیچ با روش جوشکاری با فرکانس بالا تشکیل می شود.لوله پره دار مارپیچ از طریق فرآیند سیم پیچ مواد باله و جوشکاری با فرکانس بالا ، می تواند فشار باله و لوله را به طور کلی ذوب کند ، مقاومت حرارتی تماس تقریبی 0 ، و می تواند تنش حرارتی متناوب را تحمل کند.بدون تغییر شکل پس از جوشکاری ، تا ظرفیت باربری لوله پایه تضعیف نشود ، برای انتقال حرارت از باله به دیواره داخلی لوله پایه م.Theثر است. لوله مارپیچ توسط لوله پره دار اسپریال (قسمت آرنج هیچ finned) از گروه لوله به عنوان سطح گرمایش اکونومایزر ، یعنی اکونومایزر با پره های اسپریال تشکیل شده است.
اکونومایزر دستگاهی است که در قسمت پایین دودکش دیگ بخار برای بازیافت گرمای اضافی دود خروجی ، حرارت دادن آب دیگ بخار به سطح گرمایش آب اشباع شده تحت فشار طبل بخار نصب شده است ، زیرا گرمای دمای بالا را جذب می کند. گاز دودکش ، دمای خروجی گاز دودکش را کاهش می دهد ، در مصرف انرژی صرفه جویی می کند و کارایی را بهبود می بخشد ، بنابراین به آن اکونومایزر می گویند.
اکونومایزرها معمولاً به عنوان بخشی از a استفاده می شوند مولد بخار با قابلیت بازیابی گرما (HRSG) در a چرخه ترکیبینیروگاهدر HRSG ، آب از طریق دستگاه اکونومایزر عبور می کند ، سپس aدیگ بخار و سپس a سوپر بخاریبهبا توجه به میزان جریان و طراحی دیگ بخار ، اکونومایزر مانع از غرق شدن دیگ بخار با آب مایع می شود که خیلی سرد است و نمی توان آن را جوشاند.
در مقایسه با اکونومایزر لوله برهنه ، اکونومایزر لوله ای با پره H می تواند ناحیه تبادل حرارتی را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند مساحت جریان گاز دودکش را افزایش دهد تا سرعت جریان و سایش گاز دودکش را کاهش دهد.
لوله H-finned را می توان به صورت لوله های دو پره H با سفتی بالا متناسب با ردیف لوله بلند ساخت.
اکونومایزر پره ای مارپیچ یک تجهیزات انتقال حرارت است که به تازگی طراحی شده است و از لوله های باله مارپیچی برای غلبه بر سایش جدی و زمان کوتاه سرویس تشکیل شده است.
تابع
1. جذب گرمای گاز دودکش با دمای پایین ، کاهش دمای خروجی دود ، کاهش تلفات دود و صرفه جویی در سوخت.
2. از آنجا که آب تغذیه قبل از ورود به طبل در اکونومایزر گرم می شود ، جذب گرمای آب تغذیه در سطح گرمایش کاهش می یابد و می توان از اکونومایزر برای جایگزینی بخشی از سطح گرمایش تبخیری با هزینه بالا استفاده کرد.
3. هنگامی که دمای آب تغذیه بالا می رود ، اختلاف دمای دیوار کاهش می یابد و تنش حرارتی نیز به ترتیب کاهش می یابد تا عمر مفید طبل بخار افزایش یابد.
مشخصات
شرح | اقتصاد دیگ بخار |
مواد | فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره |
استاندارد مواد | ASTM ، EN یا ISO و غیره |
بعد، ابعاد، اندازه | سفارشی سازی |
وزن |
حداقل: 10 تن حداکثر.: 1000 تن |
فرآیند ذوب: | EF + LF + VD |
روند | مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی |
استاندارد UT | ASTM A388 یا EN10228 و غیره |
کاربرد
صنعت مرتبط: جچرخه ترکیبی نیروگاه، مولد بخار بازیابی حرارت (HRSG).
اکونومایزرها معمولاً به عنوان بخشی از a استفاده می شوند مولد بخار با قابلیت بازیابی گرما (HRSG) در a چرخه ترکیبینیروگاهدر HRSG ، آب از طریق دستگاه اکونومایزر عبور می کند ، سپس aدیگ بخار و سپس a سوپر بخاریبهبا توجه به میزان جریان و طراحی دیگ بخار ، اکونومایزر مانع از غرق شدن دیگ بخار با آب مایع می شود که خیلی سرد است و نمی توان آن را جوشاند.
