SA213T22 خروجی آب گرم دیگ بخار سوز زباله

شرح

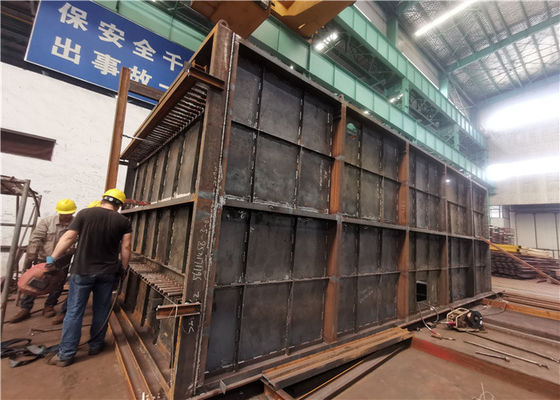

دستگاهی که در قسمت پایین دودکش دیگ بخار برای بازیافت گرمای اضافی دود خروجی نصب شده است ، آب تغذیه دیگ بخار را تحت فشار طبل بخار به سطح گرمایش آب اشباع گرم می کند ، زیرا گرمای گاز دودکش با دمای بالا را جذب می کند. ، دمای خروجی گاز دودکش را کاهش می دهد ، در مصرف انرژی صرفه جویی می کند و کارایی را افزایش می دهد ، بنابراین به آن اکونومایزر می گویند.

اکونومایزرها معمولاً به عنوان بخشی از a استفاده می شوند مولد بخار با قابلیت بازیابی گرما (HRSG) در a چرخه ترکیبینیروگاهدر HRSG ، آب از طریق دستگاه اکونومایزر عبور می کند ، سپس aدیگ بخار و سپس a سوپر بخاریبهبا توجه به میزان جریان و طراحی دیگ بخار ، اکونومایزر مانع از غرق شدن دیگ بخار با آب مایع می شود که خیلی سرد است و نمی توان آن را جوشاند.

در مقایسه با اکونومایزر لوله برهنه ، اکونومایزر لوله ای با پره H می تواند ناحیه تبادل حرارتی را بزرگ کرده و تعداد لوله ها را کاهش دهد.همچنین می تواند مساحت جریان گاز دودکش را افزایش دهد تا سرعت جریان و سایش گاز دودکش را کاهش دهد.
لوله H-finned را می توان به صورت لوله های دو پره H با سفتی بالا متناسب با ردیف لوله بلند ساخت.
اکونومایزر پره ای مارپیچ یک تجهیزات انتقال حرارت است که به تازگی طراحی شده است و از لوله های باله مارپیچی برای غلبه بر سایش جدی و زمان کوتاه سرویس تشکیل شده است.

تابع

1. جذب گرمای گاز دودکش با دمای پایین ، کاهش دمای خروجی دود ، کاهش تلفات دود و صرفه جویی در سوخت.

2. از آنجا که آب تغذیه قبل از ورود به طبل در اکونومایزر گرم می شود ، جذب گرمای آب تغذیه در سطح گرمایش کاهش می یابد و می توان از اکونومایزر برای جایگزینی بخشی از سطح گرمایش تبخیری با هزینه بالا استفاده کرد.

3. هنگامی که دمای آب تغذیه بالا می رود ، اختلاف دمای دیوار کاهش می یابد و تنش حرارتی نیز به ترتیب کاهش می یابد تا عمر مفید طبل بخار افزایش یابد.

مشخصات

کاربرد

صنعت مرتبط: جچرخه ترکیبی نیروگاه، مولد بخار بازیابی حرارت (HRSG).

اکونومایزرها معمولاً به عنوان بخشی از a استفاده می شوند مولد بخار با قابلیت بازیابی گرما (HRSG) در a چرخه ترکیبینیروگاهدر HRSG ، آب از طریق دستگاه اکونومایزر عبور می کند ، سپس aدیگ بخار و سپس a سوپر بخاریبهبا توجه به میزان جریان و طراحی دیگ بخار ، اکونومایزر مانع از غرق شدن دیگ بخار با آب مایع می شود که خیلی سرد است و نمی توان آن را جوشاند.
