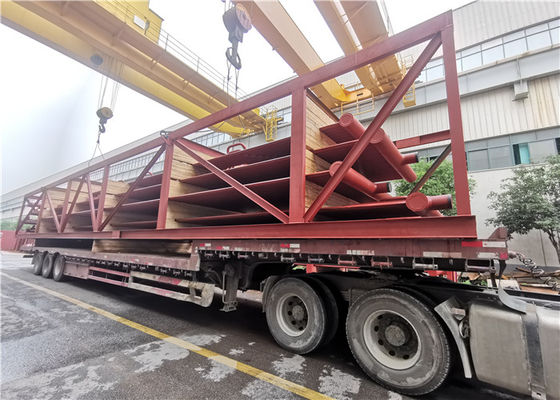

دیواره غشایی دیگ بخار خنک کننده 220T / H CFB برای نیروگاه

دیواره آب غشایی ASME یا Ce استاندارد از سیستم خنک کننده آب دیگ بخار 220 T / H CFB

معرفی

HDB پانل های دیواری جایگزین ، دهانه های مشعل ، درگاه ها و درهای بازرسی را برای دیگهای بخار آب و برق فراهم می کند. دیواره آب غشایی ما با استفاده از مواد اولیه درجه یک و تجهیزات تولید معاصر در واحد تولید پیشرفته ما تولید می شود.محدوده ارائه شده بنا به نیاز مشتریان محترم در اندازه ها ، اشکال و مشخصات مختلف موجود است.بعلاوه ، این موارد در بازه زمانی قول داده شده به مشتریان تحویل داده می شوند.

دیواره های آب دیگ بخار ، دیواره های غشایی هستند که از لوله هایی ساخته شده اند که با هم یا بدون آنها یک نوار فلزی جوش داده شده اند.این دیواره ها محفظه محفظه احتراق ذغال را تشکیل می دهند.لوله های دیواره آب همچنین به عنوان بخش اواپراتور شناخته می شوند.آنها حاوی آب بیشتر به صورت مایع هستند که با بالا رفتن در دیگ بخار به تدریج تبخیر می شوند.

مزایای دیواره آب غشایی

1)برای اطمینان از نشت پذیری دیواره کوره و کاهش نشت هوا در محفظه احتراق.

2)برای دستیابی به خنک سازی کامل محفظه احتراق ، و دیواره آب غشای لوازم جانبی دیگ بخار برای جلوگیری از کک شدن در شرایط شلیک مکمل مفید است.

3)ظرفیت ذخیره سازی حرارتی کم است ، گرم شدن محفظه احتراق سریع و خنک کننده نیز سریع است ، که می تواند زمان خنک سازی شروع دیگ بخار و خاموش شدن کوره را کوتاه کند.

4)خوب است که از دیوار خنک شده با آب پشتیبانی شده استفاده کنید و می تواند باعث کاهش بار چارچوب دیگ بخار شود ، که مزیت آن برآمدگی است.

اضافی

کاربرد

توجه داشته باشید

مواد و چیدمان غشا / / دیواره آب:
کوره و سقف از دیواره آب غشایی ساخته شده و توسط سازنده آویز بالای هدر بالای خنک کننده آب بر روی ساختار فولادی آویزان شده اند.سطح تقاطع کوره 3170 × 5290 میلی متر مربع است و ارتفاع کوره بالایی 28877 میلی متر است.دیواره آب غشایی از تخت فولاد جوشکاری φ60 × 5 و 6 × 45 ساخته شده است.محفظه احتراق از لوله فولادی φ60 × 4 ساخته شده و برای محکم کردن مواد نسوز با پین جوش داده شده است.قسمت فوقانی محفظه احتراق با دیواره آب غشای کوره متصل می شود.قسمت تحتانی به محفظه باد خنک کننده آب و توزیع کننده هوا خنک کننده آب متصل می شود.محفظه باد خنک کننده آب از لوله فولادی φ60 تشکیل شده است و برای محکم کردن مواد نسوز با پین جوش داده می شود.توزیع کننده خنک کننده آب با لوله فولادی φ60 و تخت فولادی 6X45 جوش داده می شود.سوراخ های کوچک روی تخت فولادی با درپوش قیف متصل می شوند.
کوره مدار گردش آب چپ ، راست ، جلو و عقب را تقسیم می کند.لوله پیشران بخار از لوله های فولادی φ133 × 5 و φ108 × 4.5 ساخته شده است.نتیجه گیرنده از لوله فولادی φ108 × 4.5 تشکیل شده است.شیر دمنده را در زیر هدر پایین نصب کنید تا به صورت متناوب دمیده شود.
