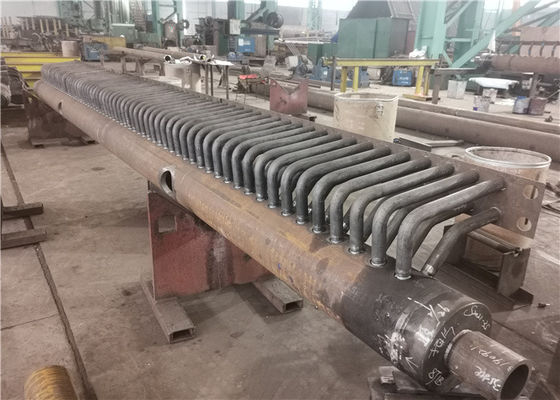

هدرهای منیفولد دیگ بخار فولاد کربنی ASME جذب انرژی گرمایی

ASME کربن فولاد دیگ بخار هدرهای هدر جذب انرژی حرارتی

توضیحات محصول

هدر منیفولد بویلر نوعی لوله برای مخلوط کردن ماده کار دیگ و اطمینان از گرمایش یکنواخت ماده کار است.به منظور بهبود راندمان دیگ بخار، بویلرها به تدریج به دیگ های لوله ای تبدیل می شوند تا سطح انتقال حرارت افزایش یابد.آب گلدان از طریق لوله رو به پایین از بشکه گلدان به جعبه پایینی جریان می یابد و توسط بدنه جعبه به هر بسته لوله توزیع می شود.آب موجود در این دسته های لوله به طور مداوم انرژی گرمایی را جذب می کند و در بدنه جعبه بالایی جمع می شود و سپس به داخل بشکه قابلمه برمی گردد.هدرهای بدنه جعبه بالا و پایین را می نامیم.هدر بخش مهمی از دیگ است که به هدر بالا و هدر پایین تقسیم می شود.

عملکرد اصلی جمع آوری سیالات کاری یا توزیع مجدد سیالات کاری به خطوط لوله دیگر از طریق هدر است.یعنی جمع آوری، مخلوط کردن و توزیع سیالات عامل، به طوری که اطمینان حاصل شود که سیالات عامل به طور یکنواخت توزیع شده و گرم می شوند.هدر پایینی که جعبه ضد کک نیز نامیده می شود، در دو طرف رنده قرار دارد و مستقیماً با درز زغال سنگ سوزان تماس دارد.عملکرد آن خنک کردن سرباره کک سازی بدون اتصال به دیواره جانبی است.

انواع

با توجه به محل آن، هدر بالا و هدر پایین یا هدر ورودی و هدر خروجی وجود دارد.با توجه به انواع باندل های جمع آوری شده می توان آنها را به هدرهای دیوار آب، سربرگ های سوپر هیتر، سربرگ های اکونومایزر و غیره تقسیم کرد.

کارکرد

هدر یک اتصالات لوله برای مخلوط کردن مواد کار دیگ بخار و اطمینان از گرمایش یکنواخت مواد کار است.معمولاً دیوار کوره دیگ‌های صنعتی از ردیف‌هایی از لوله‌ها (دیواره‌های آب خنک) تشکیل شده است، اما اندازه دیگ‌ها بزرگ و ساختار پیچیده است.نمی تواند تضمین کند که مواد کار در همه لوله ها گرمای یکسانی را جذب می کنند.تفاوت های زیادی در جذب حرارت در قسمت های مختلف وجود دارد.نصب هدرها می تواند اجازه دهد تا ماده کار در هر لوله در اینجا همگرا شود و به سطح بعدی هر لوله توزیع شود تا انحراف حرارتی کاهش یابد تا جذب گرما، جریان سیال کار و خنک کننده و راندمان حرارتی دیگ بهینه شود. و بهبود یافت؛همچنین اندازه، تعداد و چیدمان لوله ها در قسمت های بالایی، میانی و پایینی دیگ متفاوت است.هدر وظیفه اتصال هر بخش را برای اطمینان از جریان روان مواد کاری دارد.

کنترل کیفیت

1. گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100% NDT (بازرسی غیر مخرب) از ورق فولادی، لوله و میله جوش.
3. گزارش بازرسی 100% اشعه ایکس (درز جوش): برای اطمینان از کیفیت کل دیگ.
4. گزارش تست هیدرولیک: از فشار کاری و ایمنی استاندارد اطمینان حاصل کنید.
