پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه

پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه

  • پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه
  • پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه
  • پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه
  • پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه
پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه
جزئیات محصول:
محل منبع: چین
نام تجاری: HD Boiler
گواهی: ASME, SGS, ISO9001
شماره مدل: پیش گرم هوا دیگ بخار
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
جزئیات بسته بندی: بسته بندی ارزنده دریایی برای صادرات
زمان تحویل: 120 روز
مخاطب
توضیحات محصول جزئیات
نوع: لوله نام: بخاری هوا شوفاژ
کاربرد: نیروگاه حرارتی و دیگهای بخار صنعتی مواد: لوله فولادی دیواره نازک
سوخت ها: ذغال سنگ ضمانتنامه: دو سال
برجسته:

پیش گرم کننده هوا برای دیگ بخار

,

پیش گرم کننده هوا در نیروگاه حرارتی

پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار زغال سنگ CFB در نیروگاه و صنعت



مقدمه کلی

پیش گرم کننده هوا نوعی تجهیزات است که می تواند عملکرد تبادل حرارت دیگ را بهبود بخشد و مصرف انرژی را کاهش دهد.وظیفه پیش گرم کننده هوا این است که گاز دودکش تخلیه شده از دودکش دیگ بخار را گرم کرده و قبل از ورود به دیگ بخار از طریق رادیاتور به هوا منتقل کند ، تا هوا را تا دمای مشخص پیش گرم کند.

پیش گرم کننده هوا به طور کلی برای دیگهای بخار زغال سنگ در نیروگاه استفاده می شود. می توان آن را به نوع لوله ای و دوار تقسیم کرد.نوع دوار را می توان بیشتر به نوع دوار هود بادی و نوع دوار سطح گرمایش تقسیم کرد. ایستگاه های برق معمولاً از پیش گرم کننده هوا چرخشی سطح گرم کننده استفاده می کنند.به طور کلی ، کاربرد در دیگهای بخار دو محفظه ، سه محفظه و چهار محفظه است که در این میان از چهار محفظه بیشتر در دیگهای بخار CFB استفاده می شود.
پیش گرم کننده هوای لوله ای فولادی با دیواره نازک برای دیگهای بخار با زغال سنگ CFB در نیروگاه 0

اصول کار

برای نشان دادن اصول کار پیش گرمکن های هوا ، نوع دوار را به عنوان مثال در نظر بگیرید ، هنگام کار ، به آرامی در حال چرخش است و گاز خروجی به سمت دودکش گاز پیش گرم کننده هوا وارد می شود و سپس شارژ می شود.گرمای منتقل شده توسط دودکش گاز توسط دنده های خنک کننده پیش گرم کننده هوا جذب می شود ، سپس پیش گرم کننده هوا به آرامی می چرخد ​​، دنده های خنک کننده به طرف هوا کار می کنند ، گرما را به هوا می رسانند قبل از ورود هوا به هوا دیگ بخار


پیش گرم کننده های هوا که در دیگهای بخار استفاده می شود بیشتر سه نوع انبار با سیستم اعلام حریق ، سیستم تنظیم داخلی و سیستم کنترل تبدیل فرکانس است.استفاده از پیش گرم کننده های هوا با کارکرد آسان و کار ایمن راحت است ، در عین حال می تواند عملکرد انتقال گرما در سیستم بولر را بهبود بخشد ، بنابراین استفاده از پیش گرم کننده های هوا در سیستم دودکش گاز دیگ بخار بسیار معمول است.


کارکرد

1. احتراق را بهبود بخشیده و تقویت کنید
هوا از طریق پیش گرم کننده هوا به داخل دیگ بخار وارد می شود و فرآیندهای سوخت خشک کردن ، احتراق و احتراق را تسریع می کند و از احتراق پایدار داخل بولر اطمینان حاصل می کند و کارایی احتراق را بهبود می بخشد.
2. انتقال حرارت را اعمال کنید
با توجه به بهبود و اعمال احتراق در دیگ بخار ، و همچنین افزایش دمای باد گرم هنگام ورود به دیگ ، متوسط ​​دما در داخل نیز افزایش می یابد.این می تواند انتقال گرمای تابشی را در دیگ بخار اعمال کند.
3. کاهش از دست دادن دیگ بخار ، کاهش دمای گاز خروجی و بهبود بهره وری حرارتی دیگ بخار.
از آنجا که احتراق درون آن پایدار است و انتقال گرما از طریق تشعشع افزایش می یابد ، می تواند تلفات ناشی از احتراق ناقص شیمیایی را کاهش دهد.از طرف دیگر ، پیش گرم کننده هوا از مزایای گرمای دودکش گاز برای کاهش بیشتر اتلاف اگزوز استفاده می کند ، در نتیجه بازده گرمایی بهبود می یابد.طبق تجربه ، وقتی درجه حرارت هوا در داخل پیش گرم کننده هوا 1.5 درجه افزایش یابد ، درجه حرارت دودکش گاز می تواند 1 درجه کاهش یابد.در صورت نصب ، پیش گرم کننده هوا می تواند هوا را 150-160 درجه گرم کند ، سپس می تواند درجه حرارت دودکش گاز را 110-120 درجه کاهش دهد و بازده حرارتی را 7-7.5 increase افزایش دهد و همچنین 11-12 save صرفه جویی کند .
4. هوای گرم می تواند ماده خشک کننده سوخت باشد.
برای دیگهای بخار لایه سوز ، استفاده از سوختی که میزان میخچر و خاکستر آن در هنگام وجود هوای گرم شده از قبل زیاد نیست ، اشکالی ندارد.برای دیگهای بخار نیروگاه ، هوای گرم ماده خشک کننده مهمی برای سیستم چربی و متوسط ​​برای انتقال پودر زغال سنگ است.


طبقه بندی

با توجه به روش انتقال حرارت ، پیش گرم کننده هوا را می توان به دو نوع تقسیم کرد: نوع هدایت گرما و نوع بازسازی. در میان نوع هدایت گرما ، پیش گرم کننده هوا لوله ای معمولاً استفاده می شود. با افزایش پارامترهای دیگ بخار و ظرفیت ، گرمایش سطح پیش گرم کننده هوا لوله ای افزایش می یابد ، که چیدمان سطح گرمایش دم را با مشکل مواجه می کند.بنابراین ، اکثر واحدهای با ظرفیت بزرگ ، یک پیش گرم کننده هوای دوار جمع و جور و سبک وزن دارند.پیش گرم کننده هوا به طور کلی به سه نوع تقسیم می شود: نوع صفحه ای ، نوع چرخشی و لوله ای.

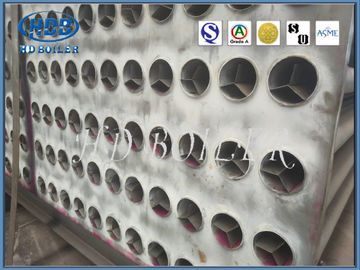

م componentلفه اصلی انتقال حرارت پیش گرم کننده هوا لوله ای ، لوله فولادی دیواره نازک است.پیش گرم کننده های لوله ای هوا اکثرا مکعبی هستند.لوله های فولادی به صورت عمودی مرتب شده و با یکدیگر تکان می خورند.هر دو انتها بر روی ورق های لوله بالا و پایین جوش داده می شوند. پیش گرم کننده لوله ای لوله ای به یک ورق لوله میانی در جعبه لوله مجهز شده است.گاز دودکش از پیش گرم کننده به بالا و پایین لوله عبور می کند ، در حالی که هوا از طریق پیش گرم کننده به صورت افقی عبور می کند تا انتقال گرما کامل شود.
پیش گرم کننده لوله ای به دلیل مزایای آب بندی خوب ، بازده انتقال حرارت بالا ، ساخت و پردازش آسان ، در دیگهای بخار نیروگاه و دیگهای بخار صنعتی بسیار مورد استفاده قرار می گیرد.نقص پیش گرم کننده هوا لوله ای حجم زیاد ، خاکستر آسان خاکستر محتوای لوله فولادی ، تمیز کردن دشوار و سایش آسان و


پارامتر




مورد طرح بندی
طرح افقیطرح عمودی
آرایش لوله

چیدمان مبهوت /
ترتیب در خط

چیدمان مبهوت /
ترتیب در خط

آب بندی لوله و صفحه

بسته بندی مواد مقاوم در برابر حرارت /
جوشکاری

جوشکاری
ضد پوشیدن

الف ، هنگامی که گاز لوله خارجی را شستشو می دهد ، لوله های دود پذیر دارای کاشی محافظ هستند
ب ، هنگام شستشوی گاز در داخل لوله ، لوله های پوششی در ورودی گاز نصب می شوند.


محصولات پیش گرم کن مینای دندان بر اساس کاربرد به شرح زیر طبقه بندی می شوند

1. مبدل حرارتی مینا برای پروژه های بازسازی denitration طراحی شده است
2. مبدل حرارتی مینا برای دیگهای بخار بستر سیال و دیگهای بخار ذغال پودر شده
قطعات مبدل زباله سوز و دیگهای بخار زیست توده
3. قطعات مبدل حرارتی برای کوره های رنده ، مانند کوره های رنده زنجیره ای 4. قطعات مبدل حرارتی برای دیگهای بخار گاز ، مانند دیگهای بخار نفتی ، کوره های کک و غیره
