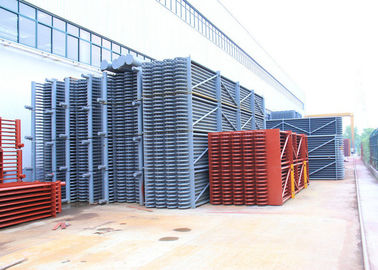

قطعات دیگ بخار سازنده لوله های فولادی ASME برای یک بار - از طریق دیگهای بخار

سازنده لوازم جانبی دیگ بخار استیل Fin Tube Economizer


خلاصه

سه مرحله از آب تغذیه در دیگ بخار گرم شده به بخار بیش از حد گرم وجود دارد: پیش گرم کردن آب تغذیه ، تبخیر و گرم شدن بیش از حد.سه مرحله در سه سطح مختلف حرارتی به پایان رسیده است.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایی و همچنین لوله های اتصال آنها تشکیل شده است.بهینه سازهای دیگ بخار یکی از آنهاست و تجهیزات مناسبی برای پیش گرم کردن آب خوراک است.بنابراین ، این سطح گرمایی با کمترین دما برای سیال کار دیگ بخار در مدار بخار و آب دیگ است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (صرفه جویی غیر جوش) است.

کارکرد
ما می توانیم عملکردهای اقتصاددانان را به صورت زیر تابستانی کنیم:
1. صرفه جویی در مصرف سوخت: بهینه سازها در قسمت عقب دیگهای بخار قرار می گیرند.این روش می تواند دود و دود گاز را کاهش دهد ، بنابراین باعث صرفه جویی در مصرف سوخت می شود.
2. بهبود شرایط کار درامز بخار: به دلیل صرفه جویی ، دمای آب خوراک هنگام ورود به درام بخار افزایش می یابد.اختلاف دما بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد ، به طوری که باعث بهبود شرایط کار درام بخار و افزایش عمر می شود.
3. کاهش هزینه تولید دیگ بخار: برای آب تغذیه در بهینه سازهای دیگ بخار گرم می شود.استفاده از قطعات یدکی دمای پایین به عنوان صرفه جویی در دیگ بخار برای جایگزینی برخی از پانل های دیواری آب با قیمت بالا ، هزینه تولید دیگهای بخار را کاهش می دهد.


اصل کار

بهینه ساز دیگ بخار نوعی مبدل حرارتی برای گرم کردن آب تغذیه با استفاده از حرارت گاز دودکش است.گاز دودکشي كه از لوله خارج مي آيد با جريان متقاطع بسته هاي لوله را بالا و پائين مي آورد و گرما را به جدار لوله مي رساند.آب از پایین به بالا در جریان است و گرما را از دیواره لوله جذب می کند و دمای آن بالا می رود.این روش نه تنها می تواند با انتقال حرارت جریان متناوب موجب صرفه جویی در مصرف فلز شود ، بلکه برای جریان و خروج آب و بخار و همچنین کاهش خوردگی مفید است.یک مورد دیگر ، این روش برای پاک سازی گرد و غبار به خوبی کار می کند.

انواع
اگر مطابق با حرارت دهی سیال در حال کار ، اقتصاد سازها را می توان به انواع غیر جوش و جوش تقسیم کرد.
در اکثر دیگهای بخار فشار متوسط ​​از بهینه سازهای نوع جوش استفاده می شود.این بدان دلیل است که گرمای نهان تبخیر آب در دیگهای فشار متوسط ​​زیاد است و گرمای آب گرم شده نیز کم است.بنابراین لازم است مقداری آب در بخار شوفاژ بخار شود تا از احتراق ناپایدار در قارچ ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایش به عنوان ابرگرم کننده ناشی از دمای بسیار پایین دود خروجی گاز جلوگیری شود.علاوه بر این ، می تواند به ایفای نقش اقتصاددانان کمک کند.
در دیگهای بخار فشار فوق العاده بیشتر از صرفه جویی از نوع غیر جوش استفاده می شود.دلیل این امر این است که وقتی فشار بیشتر است ، گرمای نهان تبخیر کاهش می یابد ، در حالی که گرمای آب گرم شده بیشتر می شود ، بنابراین لازم است مقداری آب برای گرم شدن در پانل های دیواره آب ارسال شود تا از ایجاد سرباره در آن جلوگیری شود. حرارت دادن سطوح خروجی کوره و کوره در داخل ناشی از دمای بیش از حد بالا در کوره ها و گاز دودکش خروجی است.بنابراین معمولاً در دیگهای بخار فشار فوق العاده از صرفه جویی از نوع غیر جوش استفاده می شود.
عامل اصلی برای بررسی پارامترهای دیگ بخار کدام نوع اقتصادساز است.هنگامی که پارامترهای دیگ بخار متفاوت است ، نسبت جذب گرما مورد نیاز در سه مرحله برای گرم کردن سیال کار تفاوت ایجاد می کند.بنابراین ترتیب مربوط به سه سطح گرمایش نیز باید تغییر کند.برای واحدهای بزرگ با پارامترهای بالا ، جذب حرارتی تبخیری آنها کمتر است ، در حالی که جذب گرما از طریق گرم شدن آب ، جذب حرارت بخار توسط بیش از حد گرم ، جذب گرما توسط گرم شدن بسیار زیاد است.بنابراین ، صرفه جویی های غیر جوش نوع اصلی برای دیگهای بخار واحد فشار فوق العاده است.

مشخصات فنی


کنترل کیفیت

1. آزمون تأثیر و گزارش محاسبه مقاومت با اطلاعات مواد کاربردی.
2. گزارش 100٪ NDT (بازرسی غیر مخرب) ورق ، لوله و الکترود فولادی
3. گزارش بازرسی آزمایش اشعه ایکس ، γ و اشعه مایع (درز جوش): برای اطمینان از کیفیت کل دیگ بخار
4. گزارش تست هیدرولیک: اطمینان از فشار کار استاندارد و ایمنی
