جزئیات محصول:
محل منبع: جیانگ سو ، چین
نام تجاری: HD Boiler
گواهی: ASME, EN, ISO9001
شماره مدل: سازنده دیگ بخار
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 30 روز
مخاطب
توضیحات محصول جزئیات
کاربرد: دیگ بخار نیروگاه ، سیستم بولیر سوخت ها: زغال سنگ
تایپ کنید: لوله پرهیزه رنگ: نیاز مشتری
مصرف روغن: 2 - 5 (کیلو گرم / ساعت) ، 2-4L / H تولید - محصول: سازنده دیگ بخار
طریقه استفاده: نیروگاه برق قیمت: Reasonable,Competitive
استاندارد: مثل من
برجسته:

اقتصاد نیروگاه نیروگاه

,

اقتصاددان دیگ بخار

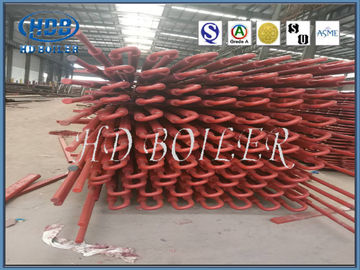

اقتصاد ساز لوله پره برای دیگهای بخار ذغال سنگ در نیروگاه حرارتی





خلاصه


سه مرحله از آب تغذیه در دیگ بخار با حرارت بیش از حد گرم وجود دارد: پیش گرمایش آب تغذیه ، تبخیر و فوق گرم شدن.سه مرحله روی سه سطح مختلف گرمایش به پایان می رسد.مدار بخار و آب دیگ بخار از سه سطح مختلف گرمایش و همچنین لوله های اتصال آنها تشکیل شده است.دستگاه های دیگ بخار یکی از آنها هستند و تجهیزات گرمایش آب تغذیه مناسب است.بنابراین ، سطح گرمایش با کمترین دما برای سیال کار دیگ در مدار بخار و آب دیگ بخار است.سیال کاری که از این تجهیزات عبور می کند آب تک فاز (اقتصاد ساز غیر جوش) است.


اصل کار


اکولایزر بویلر نوعی مبدل حرارتی برای گرم کردن آب تغذیه با استفاده از گرمای گاز دودکش است.گاز دودکش که از لوله خارج خارج می شود ، جریان متقاطع را بالا و پایین می کند و بسته لوله را تمیز می کند و گرما را به دیواره لوله منتقل می کند.آب از پایین به بالا جریان دارد و گرمای دیواره لوله را از بین می برد و درجه حرارت آن بالا می رود.این روش نه تنها می تواند انتقال گرمای متناوب را برای صرفه جویی در مصرف فلز انجام دهد ، بلکه برای جریان و خروج آب/بخار و همچنین کاهش خوردگی نیز مفید است.یکی دیگر ، این روش برای تمیز کردن گرد و غبار به خوبی کار می کند.



مبدل حرارتی در نیروگاه حرارتی Bolier System Finned Tube Economizer مبدل حرارتی 0
کارکرد


منشا استفاده از اکونومایزرها گرم کردن آب تغذیه با استفاده از گرمای اتلاف گاز دودکش به منظور کاهش دمای خروجی و افزایش راندمان دیگ بخار ، صرفه جویی در مصرف سوخت است.در صورت استفاده از دستگاه های دیگ بخار ، آب تغذیه قبل از رسیدن به سطح گرمایش تبخیر در اینجا گرم شده است ، بنابراین گرمای جذب شده در سطح گرمایش تبخیر و همچنین منطقه گرمایش قطعاً کاهش می یابد.اکونومایزرهای دیگ بخار ضد جریان قرار می گیرند.میانگین دمای سیال کار پایین تر از دمای آب است و جریان اجباری را برای ایجاد شرایط برای استفاده از دیوارهای نازک و لوله های با قطر کوچک اعمال می کند.کل ساختار نیز بسیار محکم است.بنابراین ، تفاوت دمای انتقال حرارت و انتقال حرارت با هم کارآمدتر از بسته نرم افزاری لوله تبخیر جابجایی است که دارای محدوده دمای دود یکسانی هستند.این که دستگاه های دیگ بخار برای جایگزینی بسته های لوله تبخیر جابجایی می توانند مصرف فلز را تا حد زیادی کاهش دهند.علاوه بر این ، آب گرم شده به درام بخار می آید ، به این ترتیب می توان اختلاف دمای آب و دیواره درام بخار را کاهش داد و در نهایت تنش حرارتی درام بخار را کاهش داد.به دلایل بالا ، در حال حاضر اکونومایزر قطعات اولیه دیگهای بخار است.بنابراین ما می توانیم عملکردهای اقتصادسازها را به صورت زیر در نظر بگیریم:


1. صرفه جویی در سوخت: دستگاه های کم مصرف در قسمت عقب دیگهای بخار قرار می گیرند.این روش می تواند دمای گاز و دود را کاهش دهد ، بنابراین در مصرف سوخت صرفه جویی می شود.


2. بهبود شرایط کار طبل بخار: با توجه به صرفه جویی ، دمای آب تغذیه هنگام ورود به درام بخار افزایش می یابد.اختلاف دما بین آب تغذیه و دیواره درام بخار و همچنین تنش حرارتی درام بخار را کاهش می دهد ، به طوری که شرایط کار درام های بخار را بهبود می بخشد و عمر مفید را افزایش می دهد.


3. هزینه تولید دیگ بخار را کاهش دهید: زیرا آب تغذیه در دستگاه های دیگ بخار گرم می شود.استفاده از قطعات یدکی با دمای پایین به عنوان صرفه جویی در دیگ بخار برای جایگزینی برخی از پانل های دیواری آب با قیمت بالا ، هزینه تولید دیگ ها را کاهش می دهد.

مبدل حرارتی در نیروگاه حرارتی Bolier System Finned Tube Economizer مبدل حرارتی 1



صدور گواهینامه

مبدل حرارتی در نیروگاه حرارتی Bolier System Finned Tube Economizer مبدل حرارتی 2

مبدل حرارتی در نیروگاه حرارتی Bolier System Finned Tube Economizer مبدل حرارتی 3




انواع


اگر بر اساس مواد ، اکونومایزرها را می توان به اکونومایزر لوله فولادی و اکونومایزر آهن تقسیم کرد.در حال حاضر اکثر دیگهای بخار بزرگ و متوسط ​​به طور گسترده ای از اکونومایزرهای فولادی استفاده می کنند ، زیرا از استحکام بالا و توانایی کار مطمئن برخوردارند و می توانند در برابر ضربه ها مقاومت کنند ، در عین حال عملکرد خوبی در انتقال حرارت ، ساختار کوچک و هزینه کم دارند.یک نقطه ضعف مقاومت بد در برابر خوردگی است ، اما در حال حاضر آب تغذیه دیگ بخار به شدت تصفیه می شود ، بنابراین مشکل تقریبا حل شده است.


اگر با توجه به افزایش حرارت سیال کار ، اکونومایزرها را می توان به انواع غیر جوش و جوش تقسیم کرد.


1. اقتصاد سازهای جوشان: دمای آب خروجی نه تنها می تواند به دمای ناخالص برسد ، بلکه می تواند مقداری آب را بخار کند ، این نسبت در حدود 10-15 of از کل آب تغذیه است ، در صورت مقاومت زیاد ناشی از جریان ، بیش از 20 نیست. به سیال کار


2. اقتصادی کننده های غیر جوش: دمای خروجی 20-25 درجه کمتر از نقطه جوش تحت فشار داده شده است.


اکثر دیگهای بخار با فشار متوسط ​​از اکونومایزرهای جوش استفاده می کنند.این به این دلیل است که گرمای نهان تبخیر آب در دیگهای بخار با فشار متوسط ​​زیاد است و گرمای آب گرم شده کوچک است.بنابراین لازم است مقداری آب برای بخار شدن در دستگاه دیگ بخار ارسال شود تا از ترکیب ناپایدار در قارچ ها جلوگیری شود و از افزایش مصرف فلز در سطوح گرمایش به عنوان سوپرهیترها ناشی از دمای بسیار پایین گاز خروجی جلوگیری شود.علاوه بر این ، می تواند به ایفای نقش اقتصاددانان کمک کند.


دیگهای بخار فشار بالا بیشتر از اکونومایزرهای بدون جوش استفاده می کنند.این امر به این دلیل است که وقتی فشار بیشتر است ، گرمای نهان تبخیر کاهش می یابد ، در حالی که گرمای آب گرم شده بیشتر می شود ، بنابراین لازم است مقداری آب برای گرم شدن در صفحات دیوار آب ارسال شود تا از سرباره روی آب جلوگیری شود. حرارت دادن سطوح خروجی کوره و کوره داخل ناشی از دمای بسیار بالا در کوره ها و گازهای خروجی دودکش.بنابراین معمولاً در دیگهای بخار فشار فوق العاده از اکونومایزرهای غیر جوش استفاده می شود.


پارامترهای دیگ بخار مهمترین عامل در نظر گرفتن کدام نوع اکونومایزر است.هنگامی که پارامترهای دیگ بخار متفاوت است ، نسبت جذب حرارت مورد نیاز در سه مرحله برای گرم کردن سیال کار تفاوت ایجاد می کند.بنابراین ترتیب مربوط به سه سطح گرمایش نیز باید تغییر کند.برای واحدهای بزرگ با پارامترهای بالا ، جذب حرارت تبخیری آنها کمتر است ، در حالی که جذب حرارت آب با حرارت ، جذب حرارت بخار با گرم شدن بیش از حد ، جذب حرارت با گرم شدن بسیار زیاد است.بنابراین ، اکونومایزرهای بدون جوش نوع اصلی دیگهای بخار واحد فشار بالا هستند.



مشخصات فنی


شرح اقتصاد دیگ بخار
مواد فولاد آلیاژی ، فولاد کربنی ، SA210C ، SA213T22 و غیره
استاندارد مواد ASTM ، EN یا ISO و غیره
بعد، ابعاد، اندازه سفارشی سازی
وزن

حداقل: 10 تن

حداکثر.: 1000 تن

فرآیند ذوب: EF + LF + VD
روند مواد → شمش → گرم/سرد نورد treatment عملیات حرارتی (عادی سازی+ خنک کننده) pection بازرسی mach ماشینکاری خشن → UT → عملیات حرارتی دوم mach ماشینکاری پایان → بازرسی
استاندارد UT ASTM A388 یا EN10228 و غیره



کنترل کیفیت



1. آزمون ضربه و گزارش محاسبه قدرت با اطلاعات مواد کاربردی.

2. گزارش 100٪ NDT (بازرسی غیر مخرب) از ورق فولادی ، لوله و الکترود

3. گزارش بازرسی آزمایش اشعه ایکس ، اشعه γ و اشعه مایع (درز جوش): برای اطمینان از کیفیت کل دیگ بخار

4. گزارش آزمایش هیدرولیک: از فشار و ایمنی استاندارد کار اطمینان حاصل کنید
