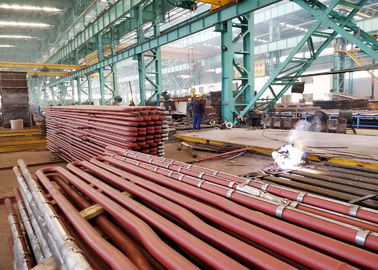

سوپرهیتر و گرمایش دیگ بخار ASME برای دیگهای بخار صنعت و نیروگاه

شرح سوپرهیتر و بخاری دیگ بخار

عملکرد Super بخاری در نیروگاه حرارتی این است که آخرین اثرات رطوبت را از بخار اشباع شده خارج شده از دیگ بخار و افزایش درجه حرارت آن را بیش از دمای اشباع به عنوان مورد نیاز در ورودی توربین بخار است.

جزئیاتسوپرهیتر و بخاری دیگ بخار

• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از چگالش زیاد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.

• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.

• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.

• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.

• بنابراین مقطع ابتدایی سوپرهیتر در جریان جریان و بخش ثانویه در جریان موازی مرتب می شود تا فشار تنش دیواره لوله را کاهش دهد.

عملکردها و مشخصات سوپرهیترها و گرمایش مجدد

توابع سوپرهیتر و گرمایش مجدد:

سوپرهیترها و گرم کننده ها قسمتهای مهمی برای سطوح گرم کننده هستند که برای افزایش دمای بخار ، با هدف بهبود آنتالپی بخار و بیشتر برای افزایش بازده گردش حرارتی نیروگاه ها ، مورد استفاده قرار می گیرند.

ابر بخاری ها برای گرم کردن بخار surnatured به بخار بیش از حد گرم با درجه حرارت خاص کار می کنند.هنگامی که بارهای دیگ بخار یا سایر شرایط کار تغییر می کند ، باید اطمینان حاصل کنید که دمای بخار بیش از حد گرم شده و در محدوده مجاز تغییر دما است.

از گردش حرارتی در نیروگاه ، پارامترهای اصلی فشار و دما بیشتر است ، بازده حرارتی گردش خون بهتر است یا رطوبت بخار عقب توربین بخار بسیار زیاد است و بر ایمنی آن تأثیر می گذارد.در حالی که دمای بخار ابر بخاری توسط مواد فلزی محدود می شود ، در حال حاضر ، به دلیل محدودیت مواد فلزی ، دمای بیش از حد گرم برای اکثر دیگهای بخار نیروگاه هنوز در محدوده 540-555 dgrees است و برای جلوگیری از رطوبت بخار تیغه توربین بخار عقب خیلی بزرگ است ، بنابراین سیستم گرمایش میانی استفاده می شود.

عملکردهای گرم کننده ها عبارتند از: گرم کردن اگزوز سیلندر فشار بالا توربین بخار تا دمای مجدد گرم که نزدیک یا برابر دمای بیش از حد گرم شده است ، و سپس ارسال آنها به سیلندر فشار متوسط ​​و فشار کم برای انبساط و کار برای افزایش خشکی توربین بخار عقبمعمولاً فشار بخار گرم شده یک پنجم فشار بخار بیش از حد گرم است.استفاده از سیستم گرمایش می تواند راندمان حرارتی نیروگاه ها را 4-5٪ افزایش دهد.

اصلسوپرهیتر و بخاری دیگ بخار

• اصل سوپرهیتر مشابه لوله های تولید بخار دیگ است.

• گازهای گرم در دمای بالا لوله های سوپرهیتر را جارو می کنند و دمای بخار را افزایش می دهند که اندازه آن بستگی به دمای خروجی گاز دارد که از سوپرهیتر و سرعت گاز خارج می شود.

کاربردسوپرهیتر و بخاری دیگ بخار

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.

ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

اطلاعات فنی مورد نیاز را از جمله ظرفیت بخار ، درجه حرارت ، دمای مورد نیاز و غیره برای ما ارسال کنید.
