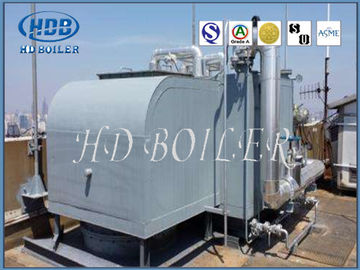

ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی

ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی

  • ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی
  • ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی
  • ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی
  • ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی
ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی
جزئیات محصول:
محل منبع: چین
نام تجاری: HDB
گواهی: ASME, SGS, EN, CE, ISO9001
شماره مدل: ژنراتور بخار بازیابی حرارت HRSG
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negotiable
جزئیات بسته بندی: بسته بندی آماده دریا
زمان تحویل: 30 ~ 50 روز
شرایط پرداخت: L / C ، T / T ، Western Union
قابلیت ارائه: 500 تن در هر ماه
مخاطب
توضیحات محصول جزئیات
نوع: گردش طبیعی فشار: فشار بالا
وضعیت: جدید وزن: سفارشی
درمان سطحی: نقاشی شده قیمت: Negotiable
برجسته:

دیگ بخار بازیافت حرارت

,

دیگهای بخار صنعتی و مولد بخار بازیافت حرارت



ژنراتور بخار بازیابی حرارت HRSG با فشار بالا به صورت طبیعی در صنعت


تولید HRSG

ساخت و ساز سایت و هزینه های سرمایه گذاری به دلیل فرم جمع و جور دیگ بخار بسیار کاهش می یابد.لوله های جانبی سمت چپ و راست دیگ بخار از ساختار دیواره غشایی استفاده می کنند ، که می تواند در شرایط کاملاً مثبت کار کند.دیواره بویلر فرنس همچنین دارای یک محافظ خارجی مناسب برای قرار دادن بو است.
انتقال حرارت بسیار عالی است ، به دلیل استفاده از بخاری پیشرفته هوا لوله حرارتی.علاوه بر اندازه جمع و جور ، ایجاد ردپای کوچکتر.در جلو ، یک جعبه دود وجود دارد که ضد انفجار است و امنیت و اطمینان بیشتر عملکرد دیگ را فراهم می کند.

ویژگی های HRSG

گاز دودکش با دمای بالا که از احتراق زغال سنگ آزاد می شود از ورودی دودکش به ورودی دیگ بخار حرارت زباله منتقل می شود و سپس از طریق بخاری ، اواپراتور و صرفه جویی کننده جریان می یابد.سرانجام ، از طریق دودکش به جو منتقل می شود.دمای گاز دودکش معمولاً 150-180 درجه سانتیگراد است. گرمای آزاد شده از دمای گاز دودکش از دمای بالا به دمای گاز دودکش کاهش می یابد تا بخار آب ایجاد شود.آب تغذیه شوفاژ ابتدا وارد اکونومایزر می شود و آب گرمای موجود در اکونومایزر را جذب می کند و تا دمای اشباع کمی زیر فشار درام گرم شده و وارد درام می شود.بعد از اینکه آب ورودی به درام با آب اشباع شده در طبل مخلوط شد ، در امتداد دستگاه پایین آورنده زیر طبل به اواپراتور وارد می شود تا گرما را جذب کند و شروع به تولید بخار می کند.معمولاً فقط بخشی از آب بخار می شود ، بنابراین مخلوط آب و بخار در اواپراتور جریان می یابد.مخلوط آب بخار از اواپراتور خارج شده و از طریق تجهیزات جداسازی بخار آب وارد درام بالایی می شود.آب به فضای آب طبل می افتد و برای جذب گرما و تولید بخار وارد لوله نزولی می شود.بخار از قسمت بالایی درام وارد سوپرهیتر می شود و گرما را جذب می کند تا بخار اشباع شده به بخار فوق گرم تبدیل شود.با توجه به سه مرحله فرآیند تولید بخار ، سه سطح گرمایش وجود دارد ، یعنی اکونومایزر ، اواپراتور و سوپرهیتر.در صورت عدم نیاز به بخار فوق گرم ، فقط بخار اشباع مورد نیاز است ، نمی توان سوپرهیتر را نصب کرد.در صورت وجود بخار گرمایش ، می توان یک گرم کننده اضافه کرد.


مشخصات HRSG

حالت ابعاد (متر)
Q6.41000-2-1.25
Q33 / 550-6-1.25 8.08x2.853.7
QC55 / 530-8-1.0 7x3x5.5
Q50 / 700-14-1.225 / 350 16x37.5
FGP320-1.25 / 320 8.8x6.77x9.7
Q50 / 954-20-1.6 9.77x7.52x6.73
Q121.5 / 860-37.8-4.25 / 343
QC16 / 850-5-1.6 / 250 7x3.5x4.5
QC36 / 650-8-1.25 10xB.5x31






اصل کار HRSG

سوخت ، گاز و زغال سنگ سوزانده می شود تا گاز دودکش بالا تولید کند تا گرما آزاد شود.گاز دودکش با درجه حرارت بالا ابتدا وارد کوره می شود ، سپس وارد دستگاه بازیابی حرارت زباله جعبه دود جلو می شود ، سپس وارد لوله تولید مواد شیمیایی می شود و در نهایت وارد دستگاه بازیابی گرمای ضایعات کانال دودکش جعبه دود عقب می شود.گاز دودکش بالا به دودکش کم دما تبدیل می شود و از طریق دودکش به جو منتقل می شود.از آنجا که دیگ بخار حرارتی میزان استفاده از گرمای آزاد شده توسط احتراق سوخت را بسیار بهبود می بخشد ، بسیار کم مصرف است.
ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی 0
پارامترهای HRSG

ظرفیت خط تولید سیمان t / d 1000 2500 5000 10000
جریان ورودی دیگ Nm3/ ساعت کوره (جلو) 60000 88000 243000 472000
کوره (دم) 76000 170000 328000 612000
دمای گاز ورودی دیگ بخار کوره (جلو) 370 360 380 390
کوره (دم) 360 320 ~ 360 330 330
تبخیر دارای امتیاز در ساعت کوره (جلو) 5.8 25/7 24 50
کوره (دم) 7.5 10 ~ 15.8 20. 24.6 35.5
فشار بخار دارای امتیاز Mpa کوره (جلو) 1.25 1.25 1.25 1.25
کوره (دم) 1.25 1.25 1.25 1.25
درجه حرارت بخار دارای رتبه کوره (جلو) 340 330 350 360
کوره (دم) 340 300 ~ 340 310 310
ساختار دیگ بخار کوره (جلو) عمودی عمودی عمودی عمودی
کوره (دم) عمودی عمودی و افقی عمودی و افقی عمودی

اطلاعات HDB

ژنراتور سیستم بازیابی حرارت با دوام با فشار بالا با گردش طبیعی 1
