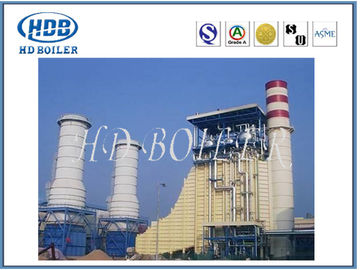

ژنراتور بخار بازیابی حرارت HRSG سفارشی عمودی در نیروگاه

ژنراتور بخار بازیابی حرارت HRSG سفارشی عمودی در نیروگاه

مقدمه HRSG

دیگ بخار گرما ، همانطور که از نامش پیداست ، به استفاده از فرآورده های مختلف گاز ضایعات ، ضایعات زباله یا ضایعات مایع و حرارت تولید شده توسط احتراق مواد قابل احتراق برای گرم کردن آب به یک دیگ درجه حرارت خاص اشاره دارد. ، دیگهای بخار گاز و دیگهای بخار زغال سنگ با جعبه دود و بازیابی حرارت اتلاف گاز دودکش نیز به دیگهای بخار حرارت گفته می شود.دیگهای بخار زباله می توانند از طریق بازیافت حرارت ضایعات ، آب گرم یا بخار تولید کنند تا بخشهای دیگر را تأمین کنند.

ویژگی های HRSG

• احتراق ذغال سنگ دودکش دمای بالا آزاد شده توسط ورودی دودکش به دیگ بخار حرارت زباله ، و سپس از طریق سوپرهیتر ، اواپراتور و اکونومیزر ، و در نهایت توسط دودکش تخلیه شده در جو ، دمای دود خروجی 150 ~ 180 ℃ ، دمای گاز دودکش است از دمای بالا تا انتشار گرما توسط دمای اگزوز برای ایجاد آب به بخار استفاده می شود.
• آب تغذیه دیگ بخار ابتدا وارد سازنده اقتصادی می شود که در آن آب گرما را جذب می کند و تا دمای اشباع کمی کمتر از فشار درام گرم می شود و وارد درام می شود. بعد از اینکه آب ورودی به درام با آب اشباع شده در طبل مخلوط شد ، می رود به داخل اواپراتور در امتداد لوله پایین درام قرار بگیرید تا گرما را جذب کرده و بخار تولید کند.معمولاً فقط بخشی از آب به بخار تبدیل می شود ، بنابراین مخلوط سودا در اواپراتور جریان دارد.
• مخلوط آب و بخار از اواپراتور خارج شده و وارد بشکه بالایی گلدان می شود و توسط تجهیزات جداسازی بخار آب جدا می شود.
• آب به فضای داخلی بشکه گلدان می افتد و برای ادامه جذب گرما و تولید بخار وارد سیستم کاهنده می شود ، در حالی که بخار از قسمت بالایی بشکه گلدان وارد سوپرهیتر می شود و گرما را جذب می کند و بخار اشباع شده را به بخار بیش از حد گرم تبدیل می کند. با توجه به سه مرحله فرآیند تولید بخار مربوط به سه سطح گرمایش ، یعنی اکونومایزر ، اواپراتور و سوپرهیتر ، در صورت عدم نیاز به بخار بیش از حد گرم شده ، فقط بخار اشباع شده مورد نیاز است ، نمی توان سوپرهیتر نصب کرد. هنگامی که بخار مجدد بخار وجود دارد ، یک بخاری مجدد می تواند اضافه شود

اصل کار HRSG

احتراق مازوت ، گاز و زغال سنگ گاز دودکش در دمای بالا تولید می کند تا گرما آزاد کند.گاز دودکش با درجه حرارت بالا ابتدا وارد محفظه کوره می شود ، سپس وارد دستگاه بازیابی گرمای ضایعات در جعبه دود جلو می شود ، سپس وارد لوله تولید مواد شیمیایی می شود و در آخر وارد دستگاه بازیابی حرارت زباله در لوله دودکش جعبه دود عقب می شود.گاز دودکش بالا به دودکش دمای پایین تبدیل می شود و از طریق دودکش در جو تخلیه می شود. از آنجا که دیگ بخار ضایعات میزان استفاده از گرمای آزاد شده توسط احتراق سوخت را بسیار بهبود می بخشد ، این نوع دیگ بخار بسیار کم مصرف است .
