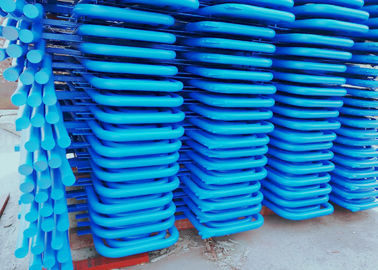

سوپرهیتر برهنه منحنی کارآمد برای صنعت و نیروگاه

لوله سوپرهیتر برهنه خمیده و کارآمد برای صنعت و نیروگاه

اطلاعات محصول

سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع به دمای بیش از حد گرم می کند.به آن سوپرهیتر بخار نیز گفته می شود.سوپرهیتر را می توان با توجه به ویژگی های ساختاری به نوع همرفت ، نوع تابش و نوع نیمه تابش با توجه به حالت انتقال گرما ، و نوع لوله ای به شکل مار ، نوع صفحه ، نوع دیوار و نوع محفظه تقسیم کرد.آنها از چندین لوله و هدر موازی برای واردات و صادرات تشکیل شده اند.
اکثر دیگهای بخار صنعتی مجهز به گرم کننده نیستند ، زیرا بسیاری از فرایندهای تولید صنعتی و تأسیسات زندگی فقط به بخار اشباع شده احتیاج دارند.در نیروگاه ها ، لوکوموتیوها و دیگهای بخار دریایی معمولاً سوپرهیترها برای بهبود بازده حرارتی در گردش کل نیروگاه بخار نصب می شوند.

مزایای

1. سوپرهیتر بخار اشباع شده است که در دمای خاصی از تجهیزات بخار سوپرهیت گرم می شود.

2. پس از گرم شدن بخار اشباع شده به بخار فوق گرم ، ظرفیت کاری بخار در توربین بخار بهبود می یابد ، یعنی آنتالپی مفید بخار در توربین بخار افزایش می یابد ، بنابراین بازده چرخه موتور گرما بهبود می یابد.

3. بعلاوه ، اتخاذ بخار گرم همچنین می تواند رطوبت خروجی توربین بخار را کاهش داده و از خوردگی تیغه توربین جلوگیری کند ، که این امر شرایط مطلوبی را برای کاهش بیشتر فشار اگزوز و عملکرد ایمن توربین بخار ایجاد می کند.

نوع و مشخصات

قطر لوله به طور کلی 30-60 میلی متر است.سوپرهیتر همرفتی با استفاده از لوله ای به شکل مار بیشترین استفاده را می کند.این یک گروه لوله نسبتاً متراکم است که در دمای گاز دودکش 450 - 1000 C تنظیم شده است و توسط گاز دودکش به صورت افقی و عمودی مسواک می زند.گاز دودکش عمدتا گرما را به لوله انتقال می دهد و برخی از اشعه ها گرما را جذب می کنند.سوپرهیتر صفحه از چندین صفحه لوله تشکیل شده است که در قسمت بالایی کوره یا در خروجی چیده شده اند.متعلق به سوپرهیتر تابشی یا نیمه تابشی است.اولی گرمای تابشی شعله کوره را جذب می کند ، در حالی که دومی بخشی از گرمای همرفت را جذب می کند.در دیگهای بخار نیروگاه های بالاتر از 10 مگاپاسکال معمولاً از هر دو سوپرهیتر صفحه ای و لوله های مارپیچی برای افزایش جذب گرما استفاده می شود.سوپرهیتر دیواری اعمال شده بر روی دیواره داخلی کوره ، یک سوپرهیتر تابشی است که بندرت مورد استفاده قرار می گیرد.سوپرهیتر دیواری برای تشکیل قسمت بالای کوره و دیواره کانال دودکش همرفتی در یک دیگ بخار نیروگاه با ظرفیت زیاد استفاده می شود.دیوار کوره سبک از مواد عایق ساخته شده است.تصویر چیدمان چندین ابرقهرمان را نشان می دهد.در دیگهای بخار صنعتی با ظرفیت کم مجهز به سوپرهیتر معمولاً از سوپرهیترهای همرفت لوله های یک مرحله ای برای برآورده سازی شرایط استفاده می شود.

مولفه های

ساختار طراحی

معرفی شرکت

محصولات اصلی ما را پوشش می دهد دیگهای بخار ، دیگهای بخار HRSG ، دیگهای بخار آب / آب گرم با زغال سنگ ، دوغاب و زباله ، دیگهای بخار حامل حرارت آلی ، و غیره ، و قطعات یدکی دیگ بخار لوله ، سربرگ ، درام بخار ، سوپرهیتر ، پانل دیواری آب ، پیش گرم کننده هوا ، جداکننده سیکلون و غیره صنایع شاغل

1100 کارمند ، 400000 ㎡ با دارایی های ثابت بالغ بر 110،000،000 USD ، 34 سال تجربه ، ISO9001 ، SO3834 ، EN12952 دارای گواهینامه ، 150 کیلومتر بزرگراه به شانگهای،60km جاده دولتی به سوژو یا Wuxi ، به این ترتیب ما پیشنهادات با کیفیت برتر و رقابتی را برای مشتریان با ارزش جهانی حفظ می کنیم.
