محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001,ASME,Grade A,SGS,EN |
شماره مدل: | پانل های دیواری آب |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی قاب آهنی |
زمان تحویل: | 30 ~ 50 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 500 تن در هر ماه |
رنگ: | سفارشی | تایپ کنید: | ساندویچ پانل EPS، ساندویچ پانل پشم سنگ، مواد دیوار |
---|---|---|---|
مواد: | ورق فولادی رنگی | نام محصول: | ساندویچ پانل خارجی پانل دیواری پیش ساخته |
مزیت - فایده - سود - منفعت: | سازگار با محیط زیست، ماده ای بهتر برای جایگزینی پانل های دیواری سه بعدی فیبر گیاهی | استفاده: | کف، سقف، دیوار خارجی/داخلی، عایق ساختمانی |
برجسته: | پانل دیواری آب دیگ بخار,لوله دیواری آب دیگ بخار |

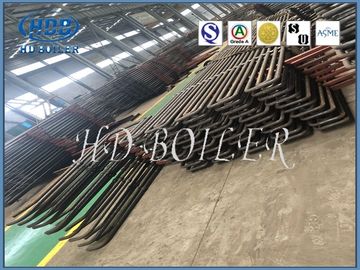

پانل های دیواری آب دیگ بخار بادوام مواد سفارشی برای جایگزینی فیبر گیاهی
معرفی محصول
پانل دیواری آب در اصل نه برای گرم کردن بلکه برای خنک کردن کوره در برابر دماهای بالا طراحی شده بود. بعداً به دلیل عملکرد خوب تبادل حرارتی که داشت، به تدریج جایگزین درام به عنوان بخش اصلی گرمایش دیگ شد. یک سطح گرمایش تبخیری چیده شده بر روی دیواره داخلی یک کوره دیگ بخار و از لوله های موازی زیادی تشکیل شده است. عملکرد دیواره آب جذب گرمای تابشی شعله با دمای بالا یا گاز دودکش در محفظه کوره، تولید بخار یا آب گرم در لوله و کاهش آن است. دمای دیواره کوره برای محافظت از دیواره کوره. در دیگ بخار با ظرفیت زیاد، دمای شعله در کوره بسیار زیاد است و شدت تابش گرما بسیار زیاد است. 40 تا 50 درصد یا بیشتر از حرارت در دیگ بخار توسط دیواره آب جذب می شود. به جز چند دیگ با ظرفیت کوچک، دیگ های لوله آب مدرن از دیوار خنک کننده آب به عنوان سطح اصلی گرمایش تبخیری استفاده می کنند.
جزئیات
ویژگی های ترکیبی دیوار خنک کننده آب غشایی به شرح زیر است:
1. عرض، طول، صافی و مورب ردیف لوله را هنگامی که ردیف لوله تقسیم شده بر روی قاب ترکیبی بلند می شود، بررسی و تنظیم کنید. اگر عرض ردیف لوله بزرگتر یا کمتر از اندازه تعیین شده باشد، باله می تواند زمانی که اختلاف مورب ردیف لوله از lOmm بیشتر شود، میتوان بالههای بین برخی از لولههای با اندازه بزرگتر را برش داد تا فاصله بین لولهها کاهش یابد تا اختلاف قطری از بین برود. سپس پره ها را می توان جوش داد. هنگامی که ناهمواری ردیف لوله از محدوده مجاز فراتر رفت، می توان از قاب دروازه ای برای اصلاح فشار بالای جک استفاده کرد.
2. قسمت پایینی دیوار خنک کننده آب جلو و عقب دارای کف کوره (سطل خاکستر سرد) و قسمت بالای دیوار خنک کننده آب عقب دارای زاویه شعله است، بنابراین اندازه جزء بزرگتر و شکل خاص تر است. ، بنابراین ترکیب آن دشوار است.
3. اتصال لب به لب ردیف لوله با یک لوله متفاوت است. اتصال جوش یک لوله پس از جوش حدود 1-2 میلی متر منقبض می شود که تأثیری روی لوله های دیگر ندارد. اما ردیف لوله یکسان نیست. دو بخش جوش لب به لب ردیف لوله، اگر از یک طرف به طرف دیگر دنباله جوش، جوش به انتهای لوله ناشی از تغییر شکل بسیار بزرگ است. بنابراین، قبل از جوش لب به لب، فاصله لب به لب این جوشکاری مفصل باید به طور جامع اندازه گیری شود، و با توجه به فاصله لب به لب بسیار کوچک، متوسط، طبقه بندی خیلی بزرگ است، اگر فاصله لب به لب خیلی بزرگ یا خیلی کوچک است، باید روش برش لوله را انجام دهد، با یک لوله کوتاه متوسط جایگزین شود. این بار به دلیل انقباض جوش، لوله با شکاف بزرگتر قابل لحیم کاری می شود.به منظور کاهش تغییر شکل انقباض جوش لوله، باید روش تقارن و جوشکاری متقاطع اتخاذ شود.
4. توپ تک پاس لوله دیواره آب عقب با سایر لوله های سطح گرمایش متفاوت است. از آنجایی که دیواره آب عقب در جعبه هدر بالایی دارای یک زاویه ضد شعله است، تعداد لوله های خمشی زاویه ای ضد شعله برابر با لوله های عقب است. دیوار آب، به منظور افزایش صلبیت زاویه نسوز، تعداد قابل توجهی فاصله لوله مستقیم (بیشترین نوع کوره) وجود دارد. لوله انشعاب) نصب شده است. در لوله مستقیم و محل اتصال مخزن متصل به بالا مجهز به روزنه Φ 5 میلی متری یا ف محدود کننده 10 میلی متری است. به این ترتیب، بیشتر لوله خم شده محیط کار باعث خنک شدن لوله می شود. زاویه شعله، و قسمت کوچکی از لوله خم شده متوسط کار، تضمین می کند که لوله مستقیم و لوله منحنی دارای مقدار انبساط مربوطه هستند، به طوری که استرس داخلی کاهش می یابد، بنابراین دشواری عبور از توپ افزایش می یابد.
توجه
1 | پانل های دیواری آب در بویلرهای بازیافت Waste Heat استفاده می شود. |
2 | ما پانل های دیواری آب را تولید می کنیم، این پانل ها از لوله های فولادی کربن مطابق با نقشه ها و مشخصات مشتریان ساخته می شوند. |
3 | مراقبت ویژه برای بیضی و نازک شدن در قسمت خم شده، در طول ساخت انجام می شود. |
4 | ما در حال تولید و عرضه طیف گسترده ای از پانل های واتروال هستیم. |
5 | لوله های ارائه شده توسط ما در برابر فشار داخلی زیادی مقاومت می کنند زیرا یک نوار پیوسته از مواد باله به صورت مارپیچی روی لوله پیچیده می شود. |
6 | شناخته شده است که این لوله ها گرما را به طور یکنواخت ارائه می دهند که منجر به افزایش خروجی گرما می شود. |
7 | وظیفه اصلی پانل های دیواری آب در بویلر جذب گرمای تولید شده توسط شعله یا دودکش با دمای بالا و تولید بخار یا آب گرم در لوله ها و در نتیجه کاهش دمای محفظه است. |
