قطعات بویلر لوازم جانبی بویلر مبدل حرارتی کویلهای سوپرهیتر نیروگاه

قطعات بویلر لوازم جانبی مبدل حرارتی کویل های فوق گرم کننده نیروگاه برای نیروگاه ، استاندارد SGS / ASME

معرفی محصول

سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.به آن سوپرهیتر بخار نیز گفته می شود.سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفتی ، شعاعی و نیمه شعاعی تقسیم کرد.با توجه به مشخصات سازه ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه نمایش ، نوع دیوار و نوع دیوار تقسیم کرد.آنها از لوله های موازی و منیفولد ورودی و خروجی ساخته شده اند.

توضیحات محصول

با استفاده از بخار فوق گرم می توان میزان رطوبت موجود در بخار خروجی توربین بخار را کاهش داد. بستگی به دیگ بخار فشار دمای بخار گرم شده ، تبخیر ، عملکرد مقاوم در برابر درجه حرارت بالا و فولاد و مقایسه قیمت سوخت از فولاد دارد ، برای دیگ بخار نیروگاه ، دیگ بخار به طور کلی حدود 450 ℃ ، 4 میلیون مگاپاسکال ؛ بیش از 10 میلیون مگاپاسکال دیگ بخار برای 540 ~ 570. تعداد کمی دیگ بخار نیروگاه نیز دارای دمای بخار سوپرهیت بالاتر (یا حتی تا 650) هستند.

عملکرد و ویژگی های محصول

بخاری سوپر بخاری حرارتی HDB برای دیگهای بخار ذغال سنگ
مشخصات:
بخاری های فوق العاده یکی از مهمترین قطعات دیگ بخار دیگ بخار است که راندمان حرارتی را بهبود می بخشد.سوپر بخاری تابشی دیگ بخار با درجه حرارت بالا معمولاً در دیگ بخار نیروگاه فشار قوی اعمال می شود.


در دیگ بخار ، نقش بخاری فوق العاده گرم كردن بخار اشباع شده تا دمای مشخصی از بخار فوق گرم شده است تا راندمان نیروگاه را افزایش دهد.تکرار کننده اساساً بهره وری چرخه نیروگاه حرارتی را بیشتر بهبود می بخشد.


سیم پیچ بخاری سوپر بخار: از سیم پیچ های فوق بخاری در دیگ بخار برای تولید بخار اشباع شده استفاده می شود.سیم پیچ های بخاری فوق العاده به ویژه در دیگهای بخار نیروگاه استفاده می شود.ما سیم پیچ های بخاری فوق العاده را در درجه های مختلف از فولاد آلیاژی و در لوله های فولادی بدون لکه با یا بدون پشتیبانی و سربرگ طبق نقشه مشتری تولید می کنیم.

تغییر در شرایط کار دیگ بخار ، مانند سطح بار ، تغییر سوخت ، تغییر شرایط احتراق و غیره ، همه در دمای بخار خروجی سوپرهیتر تأثیر دارند ، بنابراین در دیگهای بخار نیروگاه ها ابزاری برای تنظیم دمای بخار خروجی دیگ بخار وجود دارد تا در پایدار باشد مقدار مشخص شده. ابزارهای معمول استفاده شده عبارتند از:

(1) با جت آب یا کاهنده درجه حرارت نوع سطح مستقیماً درجه حرارت بخار را تنظیم کنید ؛

(2) با مشعل چرخشی برای تغییر درجه حرارت دود خروجی کوره.

(3) با تنظیم چرخش دود جذب حرارت سوپرهیتر. هنگامی که بار دیگ افزایش می یابد ، مقدار افزایش دما بخار ورودی و خروجی سوپرهیتر جریان افزایش می یابد ، در حالی که مقدار افزایش درجه حرارت سوپرهیتر تابشی کاهش می یابد.

اگر سوپرهیتر همرفت ، سوپرهیتر تابشی و سوپرهیتر نیمه تابشی به درستی ترکیب و پیکربندی شوند ، دمای بخار خروجی با تغییر شرایط بار و احتراق می تواند کمتر تغییر کند. جذب گرما و میزان جریان بخار لوله های موازی در پشته سوپرهیتر از نظر عملکرد متفاوت است. برای جلوگیری از درجه حرارت بیش از حد در لوله های جداگانه ، بخاری گرمایش به چندین گروه لوله در دیگهای بخار بزرگ تقسیم می شود.بخار هر گروه لوله با یک جعبه جمع آوری خارج از کوره مخلوط می شود و از لوله راهنمای بخار برای ایجاد انتقال هر گروه لوله استفاده می شود ، به طوری که از اختلاف دما بیش از حد بین هر لوله جلوگیری می شود.

انواع محصولات:

1. سوپر بخاری تابشی: اولین نوع فوق بخاری است و برای محافظت از آنها در برابر شعله های آتش یا آتش سوزی در بالای یا پشت بانک های لوله های آب قرار دارد.
پارامترهایی که باعث افزایش همرفت می شوند


آ.افزایش جریان سوخت و هوا (جریان گاز احتراق)
بافزایش سرعت جریان جرم بخار


تابش به طور عمده به درجه حرارت شعله بستگی دارد.با افزایش سرعت جریان بخار ، دمای خروج کمتر می شود.
سوپر بخاری تابشی
آنها در معرض منبع حرارت قرار می گیرند زیرا نیاز به بهبود دمای فلز است.


از بخاری و گرمکن فوق العاده تابشی و همرفت برای بخار با درجه حرارت بالا استفاده می شود.
لوازم جانبی بخاری فوق العاده بخار تابشی در دیگ بخار

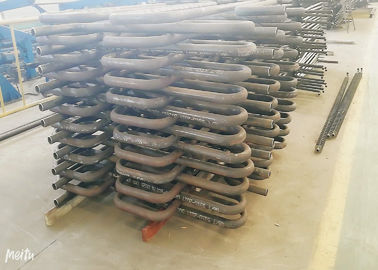

این از لوله های مار مانند (فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت و غیره) و جعبه های جمع آوری و سایر مواد پشتیبانی تشکیل شده است.لوله ها معمولاً با توجه به نیاز کاربر به طور جداگانه دارای φ32 ، φ38 ، φ42 یا انواع دیگر مشخصات هستند.


دوباره گرم کن
آنها به عنوان بخاری فوق العاده سالم هستند اما از آنجا که دمای خروج آنها کمی از بخاری های فوق العاده کمتر است و فشار آنها 20 تا 25٪ کمتر از بخاری فوق العاده است ، می توانند آلیاژهای مواد با کیفیت کمتری را تحمل کنند.


کاربرد:
بخاری فوق بخار از سیم پیچ های متراکم تشکیل شده است و در دودکش تحت دمای 450ºC-1000ºC قرار می گیرد.
برای ظرفیت دیگ بخار نیروگاه بیش از 10 مگاپاسکال ، صفحه و سوپرهیتر کویل دار معمولاً استفاده می شود.

جزئیات

کارگاه

دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله

• مساحت ساخت 200000 متر مربع
• 150 مهندس
• 600 جوشکار کد دار
• 60 بازرس مجاز (از جمله مربیان سطح NDT)
• درجه Aمجوزهای طراحی و ساخت دیگ بخار (صادر شده توسط اداره امور نظارت و بازرسی کیفیت)
• ایزو 90001: 2008 سیستم کیفیت
• مثل من گواهی دیگ بخار کمکی
• ASME'S '،' U ' و توجه داشته باشید مجوز تمبر
