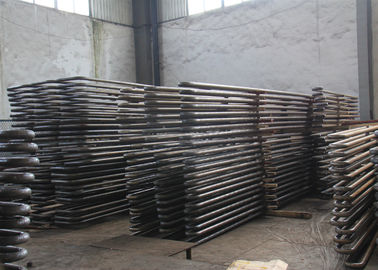

مبدلهای حرارتی سوپرهیتر جوش داده شده و دیگ بخار برای دیگ بخار CFB صنعتی

لوازم یدکی دیگ بخار جوشکاری سوپرهیتر و مبدل حرارتی مجدد بخاری برای دیگ بخار CFB صنعتی


توضیحات محصول Superheater و Reheater

سوپرهیتر بخشی از دیگ بخار است که بخار را از دمای اشباع تا دمای بیش از حد گرم می کند.این همچنین یک سوپرهیتر بخار نامیده می شود. سوپرهیتر را می توان با توجه به حالت انتقال حرارت به نوع همرفت ، نوع شعاعی و نیمه شعاعی تقسیم کرد. با توجه به ویژگی های ساختار ، می توان آن را به نوع لوله مارپیچ ، نوع صفحه ، دیوار تقسیم کرد نوع و نوع دیوار. آنها از لوله های موازی و منیفولد ورودی و خروجی تشکیل شده اند.

اکثر دیگهای بخار صنعتی دارای بخاری گرمایی نیستند زیرا بسیاری از فرآیندهای صنعتی و تأسیسات زندگی فقط به بخار اشباع شده احتیاج دارند. در نیروگاه های برق ، لوکوموتیوها و دیگهای بخار دریایی ، معمولاً سوپرهیتر برای بهبود بازده حرارتی کل نیروگاه بخار نصب می شود.

با استفاده از بخار فوق گرم می توان میزان رطوبت موجود در بخار خروجی توربین بخار را کاهش داد. بستگی به دیگ بخار فشار دمای بخار گرم شده ، تبخیر ، عملکرد مقاوم در برابر درجه حرارت بالا و فولاد و مقایسه قیمت سوخت از فولاد دارد ، برای دیگ بخار نیروگاه ، دیگ بخار به طور کلی حدود 450 ℃ ، 4 میلیون مگاپاسکال ؛ بیش از 10 میلیون مگاپاسکال دیگ بخار برای 540 ~ 570. تعداد کمی دیگ بخار نیروگاه نیز دارای دمای بخار سوپرهیت بالاتر (یا حتی تا 650) هستند.


جزئیاتاز Superheater و Reheater

• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از تراکم بیش از حد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.
• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.
• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.
• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.
• بنابراین بخش مقدماتی سوپرهیتر در جریان جریان و بخش ثانویه به صورت موازی مرتب می شود تا فشار زمان دیواره لوله را کاهش دهد.

تفاوتاز Superheater و Reheater


کاربرداز Superheater و Reheater

برای گرم کردن بخار اشباع استفاده کنید ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق



کارکرداز Superheater و Reheater

1 ، سوپرهیتر بخار اشباع شده است که در دمای مشخصی از تجهیزات بخار گرم شده گرم می شود.

2. پس از گرم شدن بخار اشباع شده به بخار فوق گرم ، ظرفیت کار بخار در توربین بخار بهبود می یابد ، یعنی آنتالپی مفید بخار در توربین بخار افزایش می یابد ، در نتیجه بهره وری چرخه موتور گرما بهبود می یابد.

3. علاوه بر این ، اتخاذ بخار گرم همچنین می تواند رطوبت خروجی بخار توربین بخار را کاهش دهد ، از خوردگی تیغه توربین بخار جلوگیری کند و شرایط مناسب را برای کاهش بیشتر فشار خروجی بخار و عملکرد ایمن توربین بخار ایجاد کند.
