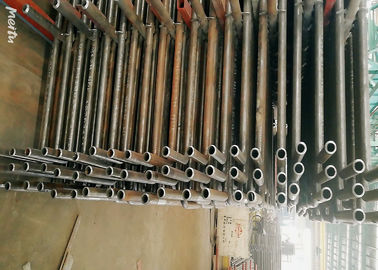

سوپرهیتر و گرمایش مجدد قطعات دیگ بخار با کارایی بالا استاندارد ASME

قطعات بخار Superheater & Reheater Hight Efficiency ، استاندارد نیروگاه / نیروگاه با استفاده از استاندارد ، ASME

توضیحات محصول

سوپرهیتر وسیله ای است که برای تبدیل بخار اشباع یا بخار مرطوب به بخار بیش از حد گرم یا بخار خشک استفاده می شود.در نیروگاهها استفاده می شود.از بخاری های فوق العاده در موتورهای بخار یا در فرایندهایی مانند اصلاح بخار استفاده می شود.سه نوع گرم کننده فوق العاده وجود دارد: تابشی ، همرفتی و به طور جداگانه منقل.اندازه یک بخاری فوق العاده از چند ده فوت تا چند صد فوت (چند متر تا چند صد متر) متفاوت است.

بخاری های مجدد همان بخاری های فوق العاده هستند اما از آنجا که دمای خروجی آنها کمی کمتر از بخاری های فوق العاده است و فشار آنها 20 تا 25 درصد کمتر از بخاری های فوق العاده است ، آنها می توانند آلیاژهای مواد با کیفیت کمتری را تحمل کنند.

جزئیات

• گرمایش بیش از حد باعث افزایش کارایی کلی و همچنین جلوگیری از چگالش زیاد در آخرین مراحل توربین می شود که از فرسایش تیغه جلوگیری می کند.
• از گرمای گازهای احتراق کوره برای از بین بردن رطوبت بخار و گرم شدن بیش از حد بخار استفاده می شود.
• سوپرهیترها معمولاً چندین مدار لوله به طور موازی با یک یا چند خم برگشت دارند که بین هدرها متصل شده اند.
• گرما از گازهای گرم به بخار موجود در سوپرهیتر در دمای بالا منتقل می شود.
• بنابراین بخش مقدماتی سوپرهیتر در جریان جریان و بخش دوم به صورت موازی مرتب می شود تا فشار دما دیواره لوله را کاهش دهد.


تفاوت


ضوابط ساخت و پذیرش
JB / T1611 "مشخصات فنی برای تولید لوله های دیگ بخار."
JB / T1612 "شرایط فنی آزمایش فشار دیگ بخار."
JB / T1613 "مشخصات فنی برای جوشکاری قطعات تحت فشار دیگ بخار."
JB / T1615 "مشخصات فنی برای رنگ آمیزی و بسته بندی دیگ بخار."
JB / T3375 "قوانینی برای پذیرش مواد برای ساخت دیگ بخار."


کارکرد

عملکرد سوپرهیتر به شرح زیر است:

1. درام بخار اشباع شده خشک برای گرم کردن بخار بیش از حد گرم.هنگامی که سودا در کنار هم قرار دارد ، نوشابه مخلوط را گرم می کند ، می توان از گرما فقط برای تبخیر آب سودا در مخلوط استفاده کرد و نمی تواند دمای بخار بخار بیش از حد گرم شده را ایجاد کند.برای رسیدن به بخار بیش از حد گرم ، روش معمول مورد استفاده این است که بخار از مخلوط سودا جدا شود ، برای گرم شدن بیشتر ، این کار اجزای سازنده تبدیل به یک بخار گرم می شود.

2. کاهش دمای گاز دودکش ، بازیابی گرما در گاز دودکش ، بهبود کارایی دیگ بخار.

Reheater نوعی سوپرهیتر بخار است که بخار کم فشار را که کار کرده است دوباره گرم می کند و به دمای خاصی می رسد.نقش گرم كننده ، بازده حرارتی گردش نیروگاه را بیشتر بهبود می بخشد و باعث می شود كه دمای بخار تیغه مرحله نهایی توربین بخار در محدوده مجاز كنترل شود.

1 ، نقش گرم کننده ، انجام برخی کارها در بخار سیلندر فشار بالا توربین بخار ، برای گرم شدن دوباره به دیگ است. سپس برای ادامه کار به سیلندرهای فشار متوسط ​​و پایین توربین فرستاده می شود.

2. پارامترهای نصب مجدد بخاری را برآورده کنید: به منظور بهبود کارایی چرخه واحد ، فقط فشار بخار را افزایش دهید و درجه حرارت را افزایش ندهید ، باعث می شود رطوبت اگزوز توربین بخار بیش از حد بالا باشد ، که بر ایمنی توربین بخار تأثیر می گذارد. افزایش بیشتر دمای بخار با توجه به مشخصات دمای بالا و هزینه فولاد محدود می شود. با استفاده از چرخه گرم شدن مجدد ، افت مفید آنتالپی بخار در توربین بخار افزایش می یابد ، که می تواند بازده چرخه را بیشتر بهبود بخشد (گرمایش اولیه می تواند راندمان چرخه را 4٪ بهبود بخشد) -6، ، گرمایش ثانویه می تواند حدود 2 increase افزایش یابد) ، علاوه بر این ، رطوبت اگزوز می تواند به طور قابل توجهی کاهش یابد.
