محل منبع: | چین |
نام تجاری: | HD Boiler |
گواهی: | ISO9001 , SGS , TUV , ASME , EN |
شماره مدل: | Superheater و Reheater |
مقدار حداقل تعداد سفارش: | 1 ست |
---|---|
قیمت: | Negotiable |
جزئیات بسته بندی: | بسته بندی آماده دریا |
زمان تحویل: | 30 روز |
شرایط پرداخت: | L / C ، T / T ، Western Union |
قابلیت ارائه: | 1500 تن / ماه |
وضعیت: | جدید | سوخت: | ذغال سنگ / گاز / روغن ، بخاری آب |
---|---|---|---|
نوع: | گردش طبیعی | فشار: | فشار کم / زیاد |
دامنه برنامه ها: | صنعت / نیروگاه | مشخصات: | سفارشی |
مواد: | فولاد کربن / استیل ضدزنگ و غیره | بسته بندی: | بسته بندی آهن قاب |
برجسته: | سوپرهیتر در دیگ بخار,گرمایش مجدد در نیروگاه |

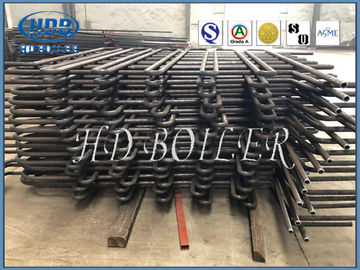

بهبود کارایی گرما کویل های سوپرهیتر قطعات دیگ بخار استاندارد ASME برای نیروگاه
معرفی محصول:
سوپرهیتر
نیروگاه های سوخت فسیلی غالباً یک قسمت سوپرهیتر در کوره تولید بخار دارند. بخار از طریق تجهیزات خشک کن درون درام بخار به سوپرهیتر ، مجموعه ای از لوله ها در کوره ، منتقل می شود.در اینجا بخار انرژی بیشتری را از گازهای دودکش خارج از لوله می گیرد و اکنون دمای آن بیش از دمای اشباع گرم می شود.
دوباره گرم کن
کوره های نیروگاه ممکن است دارای یک قسمت گرم کننده باشند که حاوی لوله هایی است که توسط گازهای دودکش خارج از لوله ها گرم می شوند.بخار خروجی از توربین فشار بالا از طریق این لوله های گرم شده عبور داده می شود تا قبل از رانندگی با توربین های میانی و سپس فشار کم ، انرژی بیشتری جمع شود.
1 | ترکیب مواد | فولاد کربن ، فولاد آلیاژی یا فولاد مقاوم در برابر حرارت ، جعبه های جمع آوری و سایر مواد پشتیبانی کننده.لوله ها انواع مشخصات سفارشی هستند. |
2 | الگوی طراحی | طرح عمودی یا افقی. |
3 | مزایای | ظاهر زیبا ، اندازه ، دقت ، تکنولوژی خمش و جوشکاری درجه یک ، تجهیزات تشخیص درجه یک. |
نوع مزایا معایب روش پشتیبانی:
آویز نوع 1. پشتیبانی ساختاری محکم
1. انسداد جریان توسط بخار متراکم
2. برای پاکسازی آبی که در کف جمع می شود ، به راه اندازی مجدد آهسته نیاز دارد.از بالا پشتیبانی می شود
نوع معکوس 1. تخلیه مناسب بخار متراکم شده
1. فاقد استحکام ساختاری ، به ویژه در جریان گاز پر سرعت با پشتیبانی از پایین
نوع افقی
1. زهکشی مناسب
2. استحکام ساختاری خوب.
آنها شعله را مستقیماً مشاهده نمی كنند ، بنابراین عمدتا از نوع همرفت هستند كه معمولاً در مجاری عمودی گاز به موازات كوره اصلی پشتیبانی می شوند.
ساختار طراحی
1. گرم کردن بخار اشباع شده ، دما تا 900 درجه سانتیگراد.
2. راندمان بالا ،> 90.
3. گرم کردن با سرعت بالا.
4. طراحی با فولاد ضد زنگ.
5. عمر طولانی طراحی ، 15 سال.
کارکرد:
سوپرهیتر
1. سوپرهیتر دستگاهی است که بخار اشباع شده را در دمای معینی به بخار بیش از حد گرم می کند.
2. پس از گرم شدن بخار اشباع شده به بخار فوق گرم ، ظرفیت کار بخار در توربین بخار بهبود می یابد ، یعنی آنتالپی مفید بخار در توربین بخار افزایش می یابد ، بنابراین بازده چرخه موتور گرما بهبود می یابد.
3. علاوه بر این ، اتخاذ بخار گرم همچنین می تواند رطوبت خروجی بخار توربین بخار را کاهش دهد ، از خوردگی تیغه توربین بخار جلوگیری کند و شرایط مطلوبی را برای کاهش بیشتر فشار اگزوز بخار و عملکرد ایمن توربین بخار ایجاد کند.
دوباره گرم کن
به منظور بهبود بهره وری گرما در مجموعه های بزرگ تولید ، از چرخه گرمایش میانی به طور گسترده ای استفاده می شود. بخار اصلی که از سوپرهیتر دیگ بخار خارج می شود ، برای افزایش دما پس از انجام کار در سیلندر فشار بالا بخار ، به گرم کننده ارسال می شود توربینسپس برای ادامه انبساط و کار به سیلندر فشار میانی توربین بخار فرستاده می شود. برخی از واحدهای بزرگ ، پس از سیلندر فشار میانی ، بخار را به سمت دیگ بخار تخلیه می کنند ، که به عنوان دو چرخه مجدد گرم شدن متوسط شناخته می شود ، می تواند نسبتاً کارایی گردش خون را بهبود بخشد حدود 2٪. برخی از واحدهای آزمایش حتی سه دوره گرم شدن مجدد را نیز اتخاذ می کنند. پس از اتمام چرخه گرمایش ، سیستم حرارتی ، ساختار و تنظیم عملکرد دیگ بخار و دستگاه توربین بخار پیچیده شده و هزینه افزایش می یابد ، بنابراین در تولید اتخاذ می شود واحد بیش از 100 مگاوات ، معمولاً فقط یک بار از گرمایش میانی استفاده می شود.
مزایای بخاری به شرح زیر است:
1. رطوبت بخار آب را که منجر به محافظت از پره های توربین می شود ، کاهش دهید.
2. بازده نسبی و مطلق داخلی توربین بخار می تواند بهبود یابد.
دیگ بخار HD بهترین امکانات را در کلاس ارائه می دهد ، از جمله
