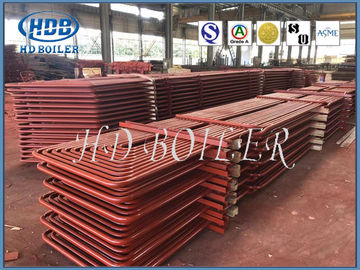

بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME

بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME

  • بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME
  • بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME
  • بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME
  • بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME
بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME
جزئیات محصول:
محل منبع: جیانگ سو ، چین
نام تجاری: HDB
گواهی: ISO9001,ASME,Grade A,SGS,EN
شماره مدل: Superheater و Reheater
پرداخت:
مقدار حداقل تعداد سفارش: 1 ست
قیمت: Negociable
زمان تحویل: 30 روز پس از واریز
شرایط پرداخت: L / C ، T / T
قابلیت ارائه: 500 تن در هر ماه
مخاطب
توضیحات محصول جزئیات
ساختار: عناصر برقی فشار: فشار کم / زیاد
سوخت: ذغال سنگ / گاز / ذغال سنگ / حرارت آب وضعیت: جدید
مواد: فولاد کربن / فولاد ضد زنگ رنگ: سفارشی
مشخصات: سفارشی بسته بندی: قاب فولاد
برجسته:

سوپرهیتر همرفت

,

سوپرهیتر در دیگ بخار

توضیحات محصول


سوپرهیترها یکی از مهمترین قسمتهای دیگ بخار هستند که راندمان تبادل حرارت را بهبود می بخشند.

در دیگ بخار ، نقش سوپرهیتر این است که بخار اشباع شده را به دمای مشخصی از بخار سوپرهیت شده گرم کند تا کارایی نیروگاه را بهبود بخشد. در اصل ، تکرار کننده بازده بازیافت نیروگاه حرارتی را بهبود می بخشد.

سوپرهیتر دمای بخار بالاتر از نقطه اشباع آن است.

یک داغ شونده اساساً یک سوپرهیتر است که باعث گرم شدن بخار از مرحله فشار زیاد توربین می شود. بخار دوباره گرم شده به مرحله فشار پایین توربین ارسال می شود. با گرم کردن بخار بین توربین های فشار بالا و فشار پایین ، بازده الکتریکی چرخه نیروگاه می تواند به بیش از 40 درصد افزایش یابد. بازیافت مجدد حرارت در دیگهای بخار بزرگ استفاده می شود زیرا از نظر اقتصادی فقط در نیروگاه های بزرگ مقرون به صرفه است.




جزئیات


سوپرهیتر

به طور کلی 30 ~ 60 میلی متر. متداول ترین نوع سوپرهیتر جریان لوله مارپیچ است. این یک گروه لوله فشرده تر است ، در دودکش دودکش 450 ~ 1000، ، دودکش فرسایش عمودی و جانبی تزئین می شود. گاز دودکش عمدتا گرما را با همرفت به لوله منتقل می کند و مقداری از گرما توسط اشعه جذب می شود. سوپرهیتر نوع صفحه شامل تعداد زیادی صفحه نمایش لوله است که در قسمت بالایی کوره یا در خروجی مرتب شده اند ، متعلق به تابش یا سوپرهیتر نوع نیمه پرتوی. اولی گرمای تابشی را از شعله کوره جذب می کند ، در حالی که دومی نیز مقداری گرما را جذب می کند. در دیگهای بخار نیروگاه بالاتر از 10 مگاپاسکال ، برای افزایش جذب گرما معمولاً از هر دو نوع صفحه نمایش و نوع سوپرهیتر نوع مارپانت استفاده می شود. سوپرهیتر اعمال شده بر روی دیواره داخلی کوره ، یک سوپرهیتر تابشی است که به ندرت مورد استفاده قرار می گیرد. سوپرهیتر دیواری در دیگ بخار نیروگاه بزرگ با استفاده از دیواره بالای کوره و جریان همرفت استفاده می شودue. تصویر آرایش چندین سوپرهیتر را نشان می دهد. دیگهای بخار صنعتی با ظرفیت کم با سوپرهیتر فقط با یک گرمکن تک مرحله ای می توانند شرایط را برآورده کنند.



دوباره گرم کن

طرح مجدد بخاری از طرح سوپرهیتر شامل همرفت ، تابش و نیمه تابش پیروی می کند.

بخاری مجدد همرفت جریان معکوس ، جریان پایین دست و جریان مخلوط ، سیم پیچ منفرد ، سیم پیچ دوتایی ، چند سیم پیچ ، موازی و مبهوت ، عمودی و افقی ، موازی با دیوار جلو و عمود بر دیوار جلو دارد. گرم کن همرفت گرم کننده اصلی است که گرمای همرفت را جذب می کند.

منظور از گرم كننده تابشی تابش كوره جذب كننده گرم كننده است.

گرم کننده های نیمه تابشی (سوپرهیتر صفحه ای) به گرم کننده هایی گفته می شود که تابش بیشتری از کوره را جذب می کنند (بیش از 1/2 گرمای کل).

اصل انتخاب مواد مجدد بخاری همانند گرم کننده است.از آنجا که بخار مجدد در ظرفیت خنک سازی از سوپرهیتر پایین است ، درجه حرارت دیواره طراحی به طور کلی بالاتر از سوپرهیتر با همان درجه حرارت است. لوله های فلزی گرم کننده های با درجه حرارت بالا به طور کلی از فولاد آلیاژی ساخته شده اند (لوله های فلزی حاوی بیش از 5٪ آلیاژ عناصر). به عنوان مثال ، 12CrlMoV ، فولاد 102 ، sa213-t91 ، sa213-tp304 ، sa213-tp347 ، و غیره


تفاوت


تایپ کنید مزایای معایب روش پشتیبانی
آویز نوع 1. پشتیبانی ساختاری محکم 1. انسداد جریان توسط بخار متراکم 2. برای پاکسازی آبی که در کف جمع می شود ، نیاز به راه اندازی مجدد آهسته است. از بالا پشتیبانی می شود
از نوع معکوس 1. تخلیه مناسب بخار متراکم شده 1. فاقد سختی ساختاری ، به ویژه در جریان گاز پر سرعت از پایین پشتیبانی می شود
نوع افقی

1. زهکشی مناسب

2. استحکام ساختاری خوب.

1. آنها شعله را به طور مستقیم مشاهده نمی کنند بنابراین عمدتا از نوع همرفت هستند معمولاً در کانالهای عمودی گاز موازی با کوره اصلی پشتیبانی می شود.


کاربرد


برای گرم کردن بخار اشباع شده ، دمای بخار می تواند تا 900 درجه سانتیگراد باشد.
ارتقاac ظرفیت سوپرهیتر برای افزایش تولید برق

کارگاه


بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME 0

بخار فولادی قطعات یدکی زغال سنگ با مبدل حرارتی بسیار کارآمد استاندارد ASME 1
